Звуковой индикатор обрыва ремня генератора
категория
Электронные самоделки для автомобиля
Обрыв приводного ремня генератора на автомобиле ничего хорошего не предвещает- это прекращение подачи электроэнергии с генератора и, как следствие, разряд аккумуляторной батареи. На отечественных автомобилях это может иметь и более тяжелые последствия- ремень генератора также является приводом вращения насоса охлаждения двигателя, а это неизбежно приведет к перегреву.
Практически на всех автомобилях предусмотрены устройства индикации разряда батареи- амперметры или электролампочки, выведенные на приборную панель, однако не лишним будет добавить к этому еще и сигнализатор, которые подаст звуковой сигнал в случае пропадания заряда на аккумуляторе.
Примечание: Устройство может оказаться полезным не только в случае обрыва ремня: ведь пропадание зарядки аккумулятора может произойти и по другим причинам...

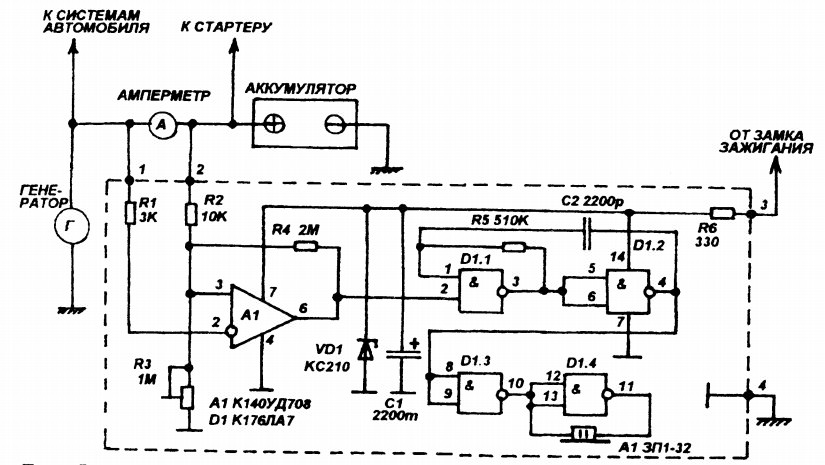

Схема сигнализатора
Устройство представляет собою чувствительный амперметр на операционном усилителе A1. Здесь он включен в режиме компаратора- когда в бортовой сети автомобиля все в порядке, то напряжение на выходе генератора немного превышает напряжение на аккумуляторе, и следовательно, и на входе 2 ОУ будет больше чем на входе 3. Если по каким-то причинам энергия с генератора пропала, то этот баланс изменится. На выходе ОУ появится положительное напряжение, которое запустит мультивибратор.

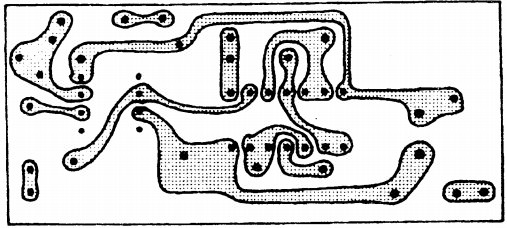

Все детали устройства монтируются на печатной плате, рисунки которой показаны ниже
Микросхему К140УД708 можно хаменить на К140УД7, микросхему К176ЛА7 на К561ЛА7.
Стабилитрон КС210- на любой с обратным напряжением 9-10 Вольт.
Пьезоэлектрический излучатель- любой, например от электронного будильника или телефонного аппарата.
Если в машине не амперметра то его можно приобрести в магазинах автозапчастей. Устанавливается он согласно схеме- в разрыв провода идущего от генератора на аккумулятор.
В. Каравкин.
Радиоконструктор №1, 1999 год
