Охранное устройство для мотоцикла
категория
Электронные самоделки для автомобилей и мотоциклов
М. Чурускаев. Радиолюбитель №7, 1998 год
Предлагается охранное устройство предназначенное для установки на мотоцикл.
Срабатывание устройства происходит от вибрации: при попытке переместить мотоцикл, ударов по корпусу, или манипуляций с рычагами. Порог срабатывания датчика вибрации устанавливается вручную.

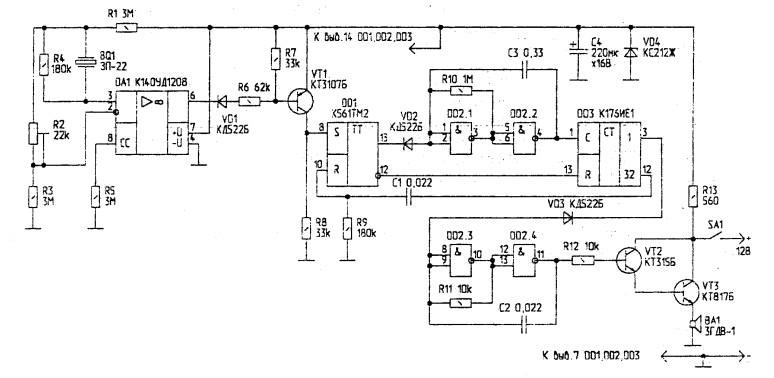

Схема устройства
Датчик вибрации BQ1 подключен к входу операционного усилителя DA1, работающего в режиме компаратора. Порог срабатывания регулируется подстроечным резистором R2. При срабатывании датчика на выходе микросхемы DA1, а следовательно, и на транзисторе VT1 появится сигнал, которые вызовет переключение триггера DD1.
Триггер DD1 запустит генератор на элементах DD2.1, DD2.2. Импульсы с этого генератора поступят на счетчик DD3.
Импульсы с выхода счетчика вызовут срабатывание еще одного генератора выполненного на элементах DD2.3, DD2.4, работающего на звуковой частоте. Этот сигнал усиливается при помощи транзисторов VT2, VT3 и поступит на динамик.
После того как счетчик DD3 отсчитает 32 импульса с генератора на элементах DD2.1, DD2.2, на его выходе 12 появится сигнал, который сбросит триггер DD1 в нулевое состояние. Таким образом устройство выдаст 16 звуковых сигналов.

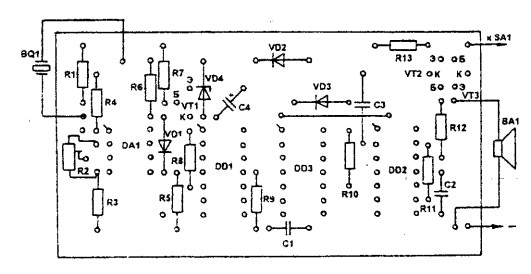

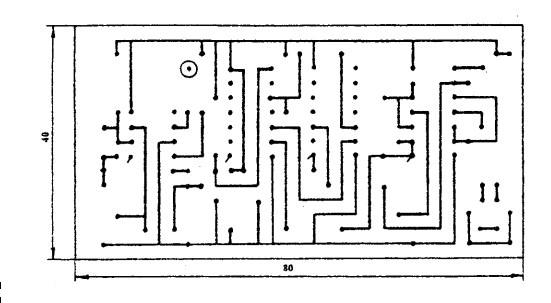

Печатная плата со стороны проводников и со стороны деталей показаны на рисунках:
