Электронный стетоскоп
категория
Электронные самоделки в помощь автолюбителю
Стетоскоп это устройство позволяющее услышать слабые звуки.
Обычно такими устройствами пользуются врачи (точнее разновидностью стетоскопа- фонендоскопом). Только просьба не путать стетоскоп с микрофонными усилителями: по сути принцип работы у них одинаков, но стетоскоп предназначен в основном для обнаружения механических колебаний за счет колебаний мембраны или, в случае электронного стетоскопа- колебаний пьезоэлемента.
При помощи стетоскопа можно услышать такие неисправности как
• Износ подшипников;
• Износ втулок;
• Стук клапанов;
• Стуки кривошипно-шатунного механизма;
• Стуки трансмиссии;
и это, несомненно, делает его хорошим помощником в ремонте автомобиля.
Схема, представленная здесь, имеет следующие характеристики:
• Номинальное напряжение питания: 8...20 В;
• Номинальный ток потребления: 30 мА.
Схема электронного стетоскопа

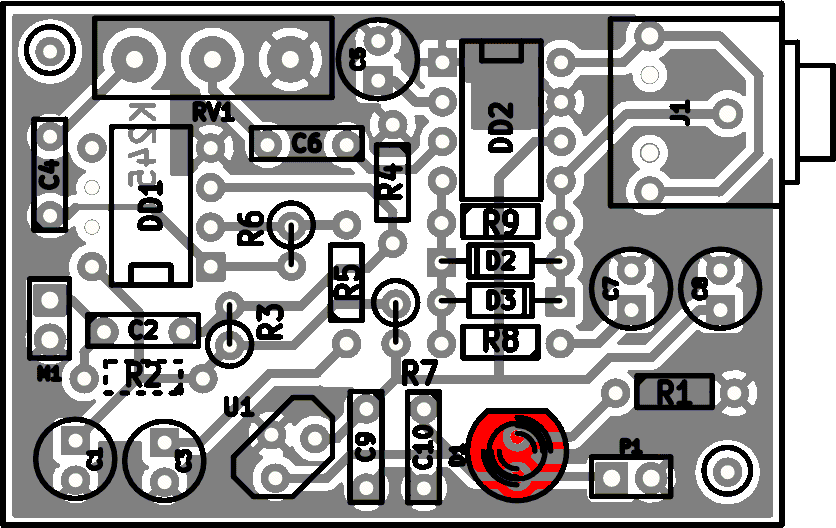

Печатная плата с расположением деталей

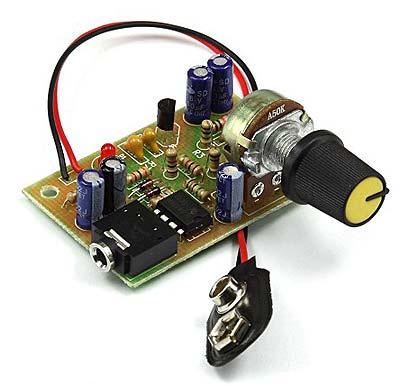

Все входящие в набор компоненты устанавливаются на печатной плате методом пайки. Для удобства монтажа на плате показано расположение элементов. После сборки устройство не нуждается в настройке. Питание устройства осуществляется от батареи типоразмера "Крона", но возможно питать и от других источников постоянного тока напряжением 8…20 Вольт. После подачи питающего напряжения на устройство должен загореться светодиод питания. Перед подключением наушников, убедитесь что регулятор чувствительности (RV1) установлен в крайнее левое положение.
Звукоснимающий элемент (пьезокерамическая пластина) подсоединяется к устройству через коаксиальный кабель и устанавливается в корпус либо изолируется.
При пайке кабеля к пьезокерамической пластине нужно быть очень осторожным, так как металлизированная поверхность пьезокерамической пластины очень чувствительна к перегревам и может треснуть, что приведёт в негодность саму пластину.
Что бы этого избежать, рекомендуется использовать паяльник с низкой температурой, а также припой с низкой температурой плавления.
Для улучшения звукоснимающих качеств на пьезокерамическую пластину на сторону обратной стороне припайке кабеля припаивается металлический штырь.
Внимание: увеличение чувствительности должно производиться плавно, иначе есть риск повреждения органов слуха.
