Складская охранная сигнализация
Категория
Самодельные охранные устройства
Мраморов. Р.Д.
радиоконструктор, 2001 год, № 5, стр 33- 34
Данное охранное устройство предназначено для создания охранной системы сигнализации для складских, офисных или жилых помещений. Датчиками срабатывания служат датчики вибрации устанавливаемые на двери и окна а также контактный датчик установленный на дверь.
Питание устройства- автономное от аккумуляторной батареи 12 Вольт, в качестве сигнала используется готовая сирена.

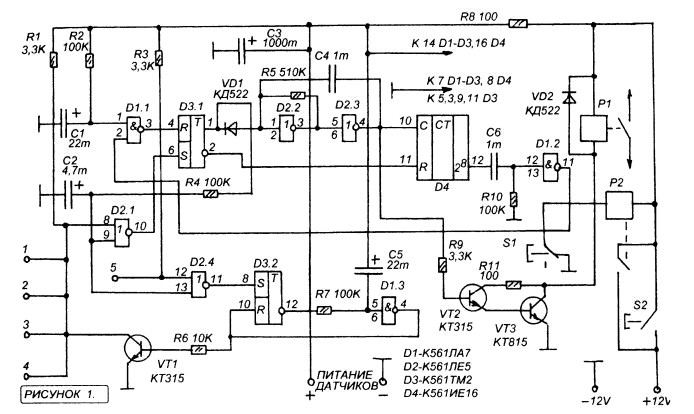

Схема устройства

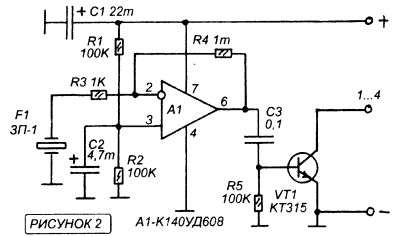

Схема датчика вибрации
Вибродатчиком служит здесь пьезоэлемент F1, сигнал к которого усиливается операционным усилителем. Пьезоэлемент использован от зуммера типа ЗП-1 или ВП-1, резонансная частота его лежит в пределах 2- 3 кГц, а следовательно и наибольшая отдача от датчика будет в данном диапазоне.
В этом частотном диапазоне датчик не очень чувствителен к посторонним шумам вроде вибрации стекла во время ветра или дождя, но очень хорошо почувствует вибрации если стекло начать резать или разбить.

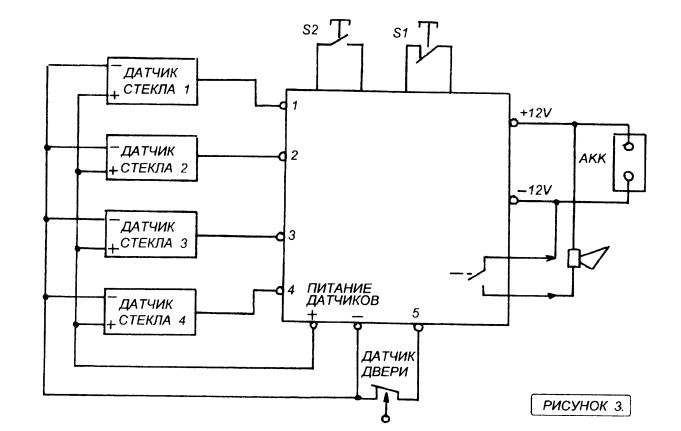

Общая схема соединений показана на рисунке 3. Число датчиков, конечно, зависит от колличества окон в охраняемом помещении.
Если нужны подробности о работе схемы- скачайте журнал-источник в нашей бесплатной библиотеке (ссылка указана в начале)
