Радиоприставка к автосторожу
Категория
Самодельные охранные устройства
Бегунков С.П.
Радиоконструктор, 2001 год, № 2, стр 32
Многие устройства охранной сигнализации для автомобилей сообщают хозяину о срабатывании при помощи звукового сигнала. В качестве сигнала может быть штатный клаксон автомобиля или установленная дополнительно сирена. Такой способ вполне приемлем когда автомобиль находится в непосредственной близости, однако если хозяин находится внутри дома, дело происходит зимою когда окна и форточки плотно закрыты да еще и сам дом обшит слоем утеплителя, то простой звуковой сигнал можно просто не услышать. В таких случаях наиболее целесообразно дополнить систему автомобильной сигнализации дополнительно еще и радиопередающим устройством, которое подаст радиосигнал и который можно будет принять на обыкновенный бытовой радиоприемник.
У нас на сайте уже рассматривались подобные схемы и здесь представлена еще одна

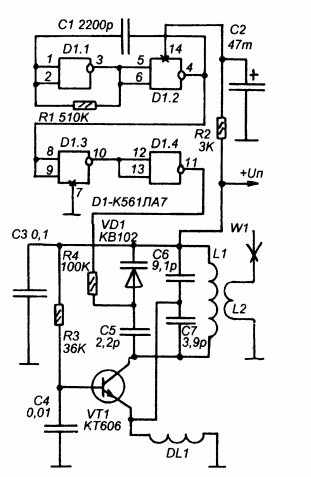

Устройство не имеет отдельного выключателя и поэтому запускается сразу при подаче питания. То есть оно подключается параллельно звуковому сигналу (например клаксону или сирене) и начинает работать сразу как только на звуковое устройство поступило напряжение.
Дроссель DL1 мотается на постоянном резисторе МЛТ-0,5 сопротивлением более 30 кОм и содержит 60 витков провода ПЭВ-0,12.
Работает устройство в УКВ-ЧМ диапазоне.Для выбора частоты передачи необходимо просто подобрать параметры катушек L2 и L2. Они бескаркасные, намотаны на оправке диаметром 5 мм проводом ПЭВ-0,31. Для диапазона 87- 108 мГц катушка L1 содержит 6-7 витков,L2- 2 витка. Для диапазона 64- 75 мГц, L1 содержит 4, а L2 - 4 витка провода.
Передающей антенной служит отрезок провода который можно расположить вдоль заднего оконного стекла. Дальность передачи сигнала- 100- 150 метров.
