Восьмитональная сирена
категория
Самодельные охранные устройства
В. Алексеев
Радиоконструктор, 2000 год, № 9, стр 32
Особенность этого варианта сирены заключается в том что одновременно с изменением тона, меняется и продолжительность этого участка звучания. Если тон участка ниже, то и время звучания будет короче, если тон высокий, то звучать этот фрагмент будет дольше.

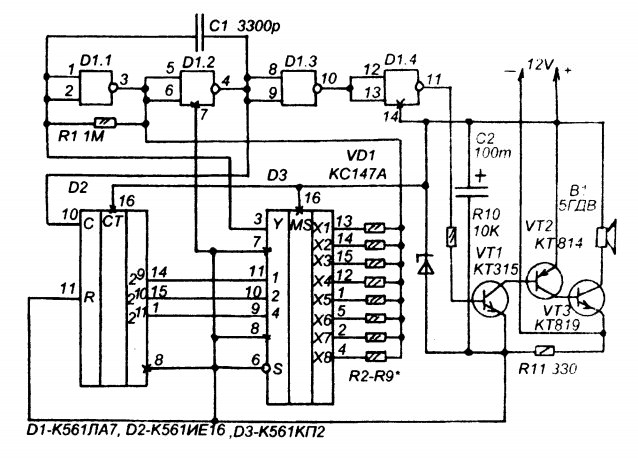

Схема сирены показана на рисунке
Изменение частоты работы задающего генератора происходит за счет изменения частотозадающих резисторов R2- R9. Эти резисторы подключаются по-очередно за счет мультиплексора D3. Работою- же мультиплексора управляет счетчик D2. Таким образом получается что чем выше частота задающего генератора тем счетчик будет быстрее считать входящие импульсы а, следовательно, и в следующее положение переключится быстрее.
Настройка сводится к подбору звуков нужно тональности изменением номинала резисторов R2- R9.
