Сенсорное охранное устройство

категория

Самодельные охранные устройства

материалы в категории

Ю. ВИНОГРАДОВ, г. Москва
Радио, 2003 год, № 3

Данное сенсорное устройство выдает сигнал тревоги при прикосновении к контролируемому предмету- в данном случае к дверному замку. Схема устройства показана на рисунке 1

сенсорное охранное устройство схема

Главной отличительной чертой данной схемы является ее низкое энергопотребление в дежурном режиме.

Генератором переменного напряжения, на которое будет реагировать сенсор, служит емкостный делитель С6С7, включенный в сеть переменного тока. Напряжение на входе порогового устройства (элемент DD1.1) зависит от тока, возникающего в цепи C6C7R10R2C1R1Cкп, где Скп — емкость, подключенная к КП. Резистор R1 и конденсатор С1 ослабляют высокочастотные наводки.

В дежурном режиме собственная емкость КП мала. В этом случае ток через R1 должен быть настолько малым, чтобы напряжение на входе элемента DD1.1 оказалось меньше порога переключения. При прикосновении к КП его емкость возрастет и ток увеличится. Если он достигнет величины, при которой напряжение на входе DD1.1 превысит порог переключения, то на выходе элемента DD1.1 возникнет последовательность прямоугольных импульсов, следующих с частотой 50 Гц. Счетчик DD2, считая спады этих импульсов, сформирует на своем выходе 28 (выход 9-го разряда) через 5,12 с сигнал высокого уровня, который включит пьезосирену НА1.

Устройство содержит инфранизкочастотный генератор (элементы DD1.2—DD1.4), на выходе которого возникают импульсы длительностью 2 мс с периодом следования 10 с. Эти импульсы поступают на вход R счетчика DD2 и периодически возвращают его в исходное нулевое состояние. Поэтому продолжительность тревожного сигнала сенсора в любом случае не превысит 5 с. Но если прикосновение к КП продолжится, тревожные сигналы будут повторяться.

Выбранного времени 5 с должно хватить хозяину, привычно быстро отпирающему свою дверь ключом, и вряд ли хватит пришедшему с отмычкой. Конечно, это время можно изменить, переключив резистор R7 к другому выходу счетчика DD2.

Высокая экономичность сенсора в дежурном режиме обеспечивается резистором R6, понижающим напряжение питания микросхем до 3,5...4 В. Лишь при таком питании потребляемый устройством ток (в основном это сквозной ток переходного режима в инфранизкочастотном генераторе) уменьшается до 15 мкА.

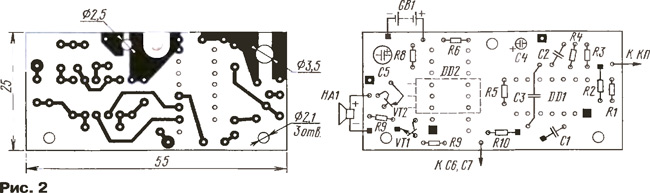

Печатную плату устройства изготавливают из фольгированного с обеих сторон стеклотекстолита толщиной 1,5 мм (рис. 2). Фольга под деталями служит лишь общим проводом сенсора — соединения с ней выводов конденсаторов, резисторов и др. показаны зачерненными квадратами. Выводы 7 DD1 и 8 DD2 перед монтажом отгибают в сторону. Квадратами со светлой точкой в центре показано положение перемычек, прокалывающих плату и соединяющих с фольгой общего провода минусовые выводы конденсаторов С4 и С5. В местах пропуска проводников в фольге должны быть вытравлены защитные кружки диаметром 1,5...2 мм. Транзистор VT2 монтируют над микросхемой DD2, перед этим его выводы следует отогнуть.

Почти все резисторы в устройстве — МЛТ-0,125 (R4 — КИМ-0,125). Конденсаторы С1 — КМ-6, С2 — К10-176, СЗ — КМ-5, С4 и С5 — любые оксидные подходящих размеров. Конденсаторы С6 и С7 типа К15-5-Н70-1.6 кВ устанавливают в стандартной или в специально изготовленной сетевой вилке, которую соединяют с платой гибким монтажным проводом нужной длины.

Сенсор имеет высокую чувствительность и поэтому собственная емкость КП не может быть слишком большой. В противном случае сенсор будет срабатывать от собственной емкости и его чувствительность потребуется снизить. Это можно сделать, применив резистор R2 меньшего сопротивления и (или) конденсатор С1 большей емкости. Небольшое уменьшение чувствительности сенсора (в 2...3 раза) может быть достигнуто подключением его входа к КП через конденсатор небольшой емкости (10...50 пФ). Хотя большая собственная емкость КП в любом случае уменьшит полезный сигнал.

Сенсор устанавливают около контролируемого предмета. Длина проводника, идущего к КП, не должна превышать 30...50 см.

Источником питания может служить любая 6-вольтная батарея, способная отдать потребляемый сиреной ток. В сенсоре может работать практически любая из номинально 12-вольтных пьезосирен: почти все они сохраняют достаточную акустическую мощность при значительном снижении напряжения питания. Сирена АС-10 довольно громко звучит и при 6-вольтном питании, потребляемый ею в этом режиме ток — 80...90 мА.

При токе в дежурном режиме 15 мкА срок службы питающей батареи будет определяться ее саморазрядкой. О питании сенсора, снабженного литиевой батареей емкостью 1400 мА-ч, можно не заботиться несколько лет. Такую емкость имеют, например, батареи DL223A (габариты — 19,5x39x36 мм) и DL245 (17x45x34 мм).

У читателя может возникнуть вопрос, поскольку для нормальной работы сенсора нужен 50-герцовый сигнал электросети, то почему бы не питать от нее и сам сенсор? Потому, прежде всего, что охранная система не должна зависеть от электропитания охраняемого объекта, которое может быть снято в расчете на дезактивацию его защиты.

При отключении электросети уровень сигнала на выходе емкостного делителя сенсора снизится, но не до нуля. Даже при двухпроводном ее отключении (а выключатель нередко рвет лишь один провод) амплитуда наводок по параллельным проводам может оказаться вполне достаточной для сенсора с его высоким входным сопротивлением. Хотя, конечно, ничто не мешает изготовить для такого случая и автоматически включающийся автономный генератор (его вводят в разрыв идущего от емкостного делителя провода).

И в заключение — о "наводочных" 50-герцовых сенсорах. Казалось бы, нет никакой нужды в каком-то специальном контакте сенсора с электросетью: достаточно просто прикоснуться к входу УЗЧ, чтобы на его выходе возник сигнал наводки. Но такие сенсоры, так хорошо работающие на лабораторном столе, будучи снабженные батарейным источником питания и установленные там, где они нужны, работают крайне неустойчиво, а чаще — вообще не работают. Причина проста — на лабораторном столе при подключении сенсора к сетевому (!) блоку питания он оказывается связанным с электросетью через межобмоточную емкость сетевого трансформатора, а при автономном питании такой связи нет. В описанной конструкции эта связь введена в явном виде — через емкостный делитель.
