Чувствительный инерционный датчик для охранной системы
категория
Самодельные охранные устройства
Михайлов Д.К.
Радиоконструктор 2000 год, № 7, стр 31
В самодельных охранных устройствах для автомобилей, в качестве датчика качания радиолюбители обычно используют переделанный стрелочный микроамперметр. Из прибора удаляется противовес стрелки, на конец стрелки устанавливается дополнительный груз, а сам прибор располагается стрелкою вниз. Таким образом получается своеобразный маятник, при качании которого в индукционной системе прибора возникают колебания которые и вызывают срабатывание прибора.
Чувствительность такого прибора ограничена тем что он реагирует только на одну полуволну ЭДС возникающую катушке- во время хода стрелки в одну сторону при наклоне датчика, но если снабдить данный инерционный датчик логическим элементом "исключающее ИЛИ", то он тогда сможет реагировать как на прямой ход стрелки маятника так и на обратный.

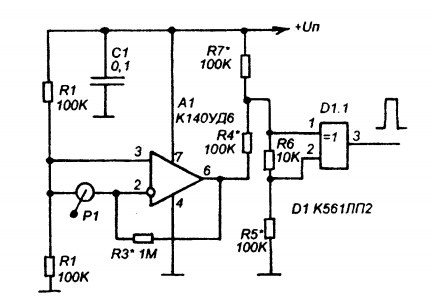

Схема доработанного инерционного датчика показана на рисунке
При настройке прибора необходимо подобрать резисторы R4, R5, R6 так, чтобы в состоянии покоя на выходе был "0", а при качании датчика- "1"
