Портативный прибор для обнаружения микропередатчиков (жучков)
категория
Шпионское и охранное оборудование своими руками
Чистов. В. Радио №10, 1998 год
Предлагается схема прибора для обнаружения скрытых радиопередатчиков (радиожучков).
Он позволяет обнаруживать излучение микропередатчиков мощностью 1,5 мВт на расстоянии в 10 см, а небольшие размеры и масса позволяют носить его в кармане.
Схема прибора
При приближении антенны WA в микропередатчику, на нее наводится магнитное излучение, которое попадает на УРЧ на транзисторе VT1. Конденсатор при этом определяет нижнюю частоту принимаемого сигнала (прибор не должен реагировать на низкочастотные помехи, создаваемые бытовыми приборами).
На элементах VD1, C4, L1 собран детектор а на VT2, VT3- усилитель тока, который управляет работой мультивибратора собранного на транзисторах VT4, VT5 по классической схеме.
Чем выше ток на базе транзистора VT3, тем выше ток и в его коллекторной цепи поэтому чем ближе прибор находится к источнику излучения чем выше будет частота мигания светодиода.

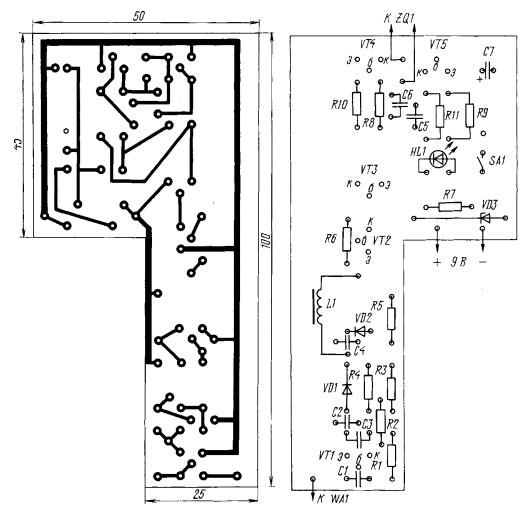

Печатная плата и расположение деталей в корпусе прибора показаны на рисунках ниже:
