Буферный видеоусилитель

категория

Антенны и и радиоприем

материалы в категории

В тех случаях когда используется удаленное соединение источника видеосигнала и потребителя (например видеомагнитофон и монитор), в кабеле может возникнуть падение амплитуды сигнала и, как следствие, ухудшение качества изображения.

В данных случаях целесообразно применить буферный (согласующий) усилитель.

Усилитель может также быть также использован для подключения нескольких приемников к одному плееру или видеомагнитофону.

В любом случае он противодействует ухудшению качества изображения как следствие большей нагрузки выхода плеера или потери мощности сигнала в кабеле. Это простой линейный усилитель с низким уровнем шумов с широкое полосой переноса (min 20 МГц) и усилением ~6 дБ.

Структурная схема подключения

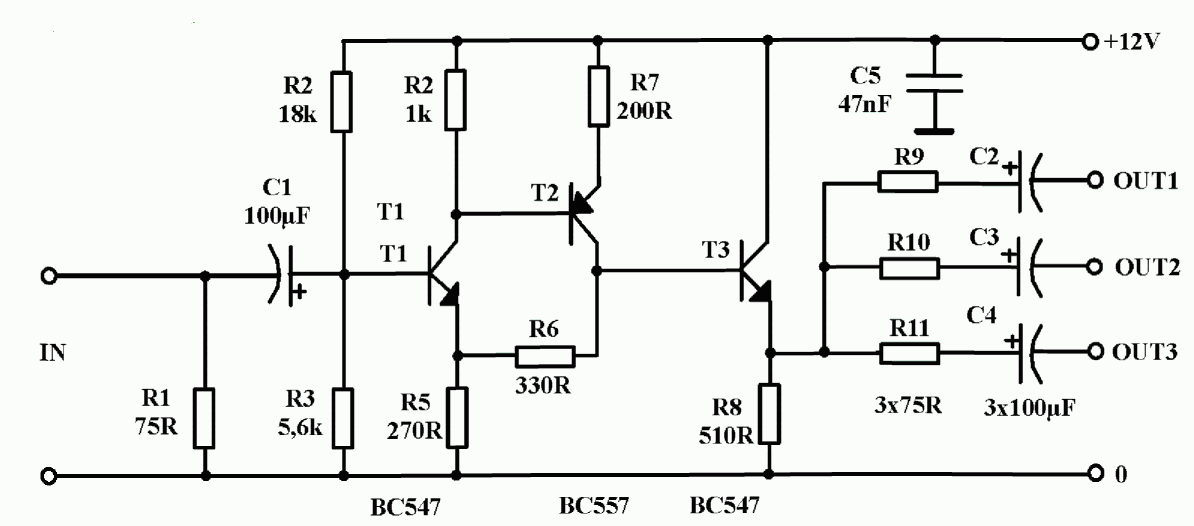

Схема усилителя

Можно подключать к любому источнику стабилизированного напряжения 12-15 Е (в особых случаях даже от блока питания видеомагнитофона). Потребление тока небольшое, 20 мА при напряжении 12 В. Схема работает только при использовании соединений 'А?', когда сигналы видео и аудио посылаются раздельно. Не подходит для соединение 'HF' антенным кабелем.

Перечень элементов

Усилитель видео следует включить в ли нию веідеосеігнала, оставляя без изменения соединение аудио. Возможно использование двух усилителей, один из которых будет предназначен для линии 'видео', другой - 'аудио'.
