Радиоприемник на два диапазона
Категория
Самодельные радиоприемники
Радиоконструктор, 2001 год, № 5, стр 13
Автор не указан
При конструировании радиоприемников на специализированных микросхемах типа К174ХА34 или К174ХА42 обычно пытаются сделать так чтобы данное устройство могло работать в расширенном УКВ-ЧМ диапазоне и могло принимать весь диапазон частот от 64 до 108 мГц. Такое подход, без всякого сомнения, очень удобен- ведь вещание радиостанций может происходить в различных диапазонах, однако при очень широкой полосе приема сразу возникают трудности с точностью настройки и поэтому наиболее целесообразно ввести в радиоприемное устройство возможность выбора диапазонов.

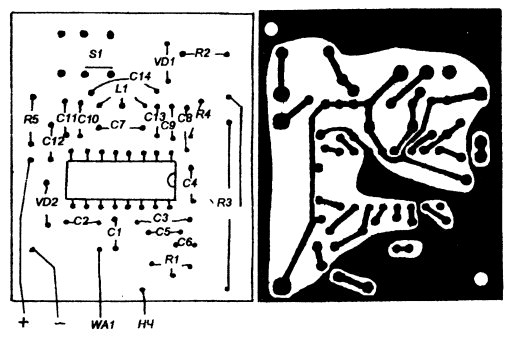

Одна из таких схем представлена на рисунке:
Переключателем УКВ- FM здесь служит переключатель S1. Настройка частоты приема производится при помощи варикапа VD1 изменением напряжения переменным резистором R3 (лучше использовать многооборотный, например от селектора выбора каналов телевизора).
Катушка L1 бескаркасная, мотается проводом ПЭВ-0,31 на хвостовике сверла диаметром 3 мм. Число витков- 5+7, отвод берется после 5-го витка.
Наладка устройства производится подстройкой конденсатора C7 с целью укладки в диапазон или сжатием-разжатием витков катушки L1
