Расчет самодельных телевизионных антенн

Категория

Конструкции антенн и радиоприемников

материалы в категории

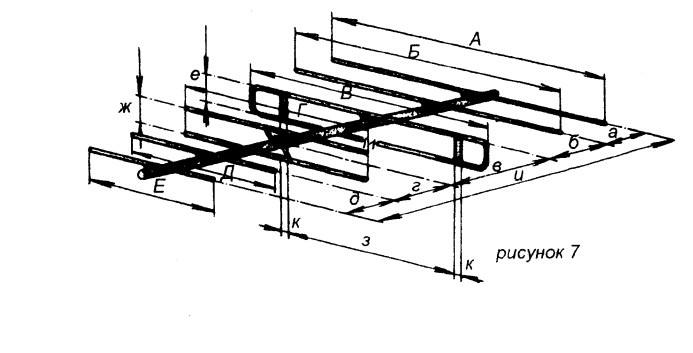

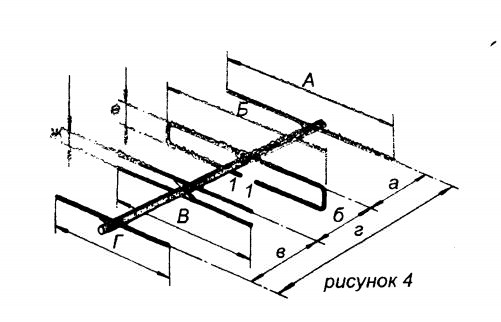

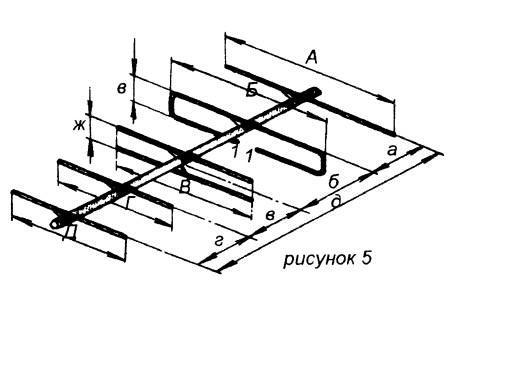

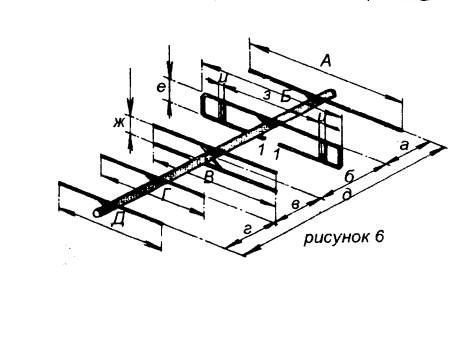

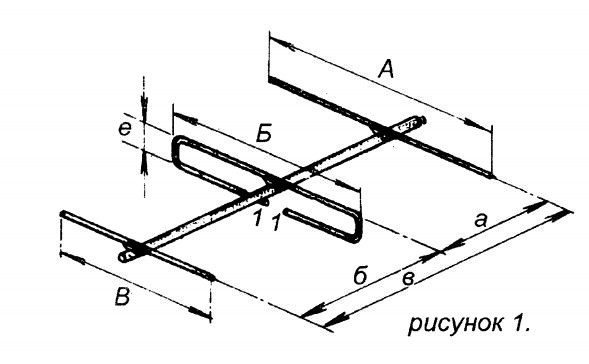

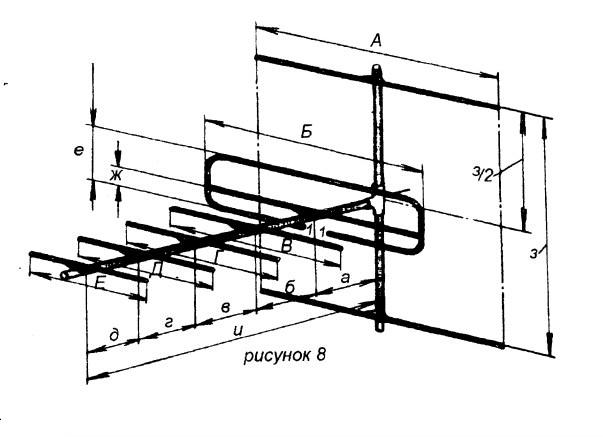

Здесь приводится восемь вариантов конструкций антенн для приема телевизионного сигнала.
Элементы антенн (рефлектор, вибраторы и директор) изготовлены из трубок диаметром 18 мм для диапазона с 1 по 5 канал, и 12 мм для диапазона с 6 по 12 канал.
Стрелы антенн изготавливаются из труб диаметром 32...36 мм для диапазона 1...5 канал и 22....26 мм для диапазона 6...12 канал.

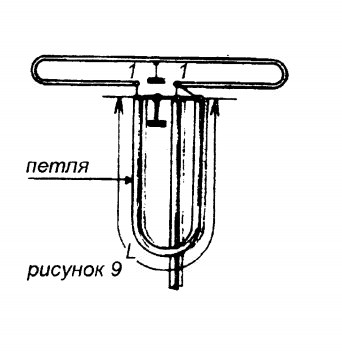

Согласующая петля (рисунок 9) выполнена из кабеля РК-75. Длина петли L1 рассчитывается как 0,33 умноженное на среднюю длину волны.

Размеры элементов антенн указаны в прилагаемой таблице.

Источник: Радиоконструктор 1999 год, №4
