УКВ-ЧМ приемник с низковольтным питанием
категория
Самодельные радиоприемники
При разработке данного радиоприемника ставилась задача создать простую для повторения конструкцию, имеющую минимум моточных деталей, обладающую достаточным качеством и громкостью звучания и имеющую возможность работы в широком диапазоне питающих напряжений.
В результате получилась конструкция имеющая в составе три современные микросхемы:
КС1066ХА1 (К174ХА2)- непосредственно сам радиоприемник
BA3822L- эквалайзер
TDA2030- усилитель НЧ
Каждый тракт выполнен в виде отдельного модуля (чертечи печатных плат представлены ниже).
Общие технические характеристики радиоприемника следующие:
1. Чувствительность при отношении сигнал\шум 26 дб...............6 мкВ\м
2. Диапазон принимаемых частот..................УКВ 65,8- 73 мГц или FM 88- 108 мГц
3. Коэффициент нелинейный искажений не более..................2%
4. Полоса захвата АПЧГ.........................300 кГц
5. Диапазон питающих напряжений................4,5- 25 Вольт (номинальный 6- 20 Вольт)
6. Выходная мощность на нагрузке 4 Ом при напряжении питания 20 В..........6 Вт

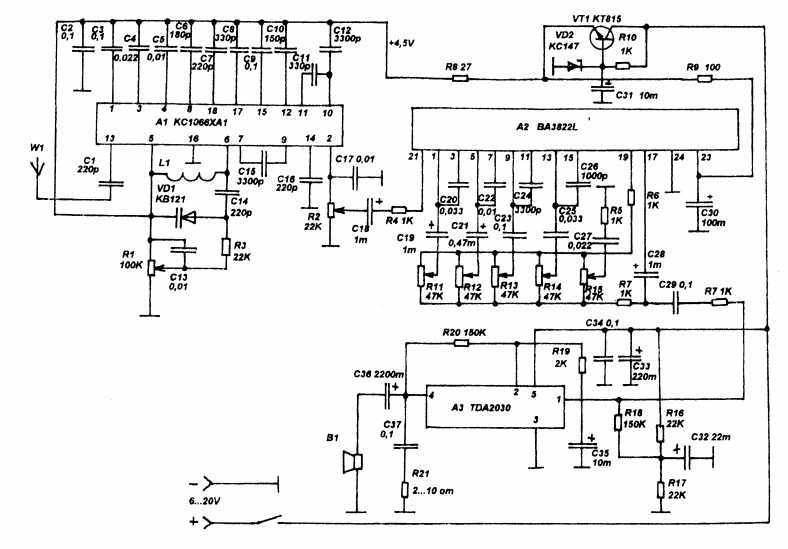

Принципиальная схема радиоприемника

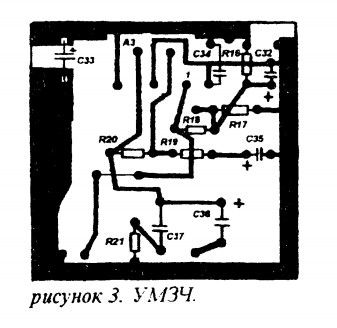

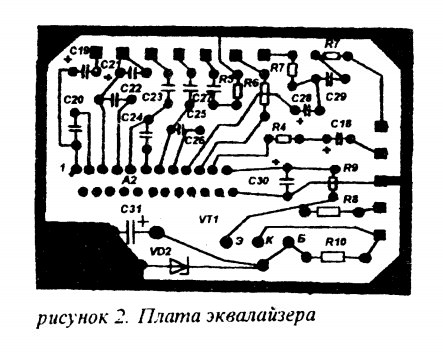

Чертежи печатных плат
С. Павлов.
Источник: Радиоконструктор №1, 1999 год.
Там же можно прочесть рекомендации по настройке
