Маркировка зарубежных цифровых микросхем

Модификация:

А - модифицированная версия ИС, полностью заменяющая прототип;

В - модифицированная версия ИС, полностью заменяющая версию А;

С - модифицированная версия.

Корпус:

D - керамический D1L;

Е - пластмассовый DIL;

ЕМ - модифицированный пластмассовый DIL с теплорастекателем;

F - керамический DIL;

J - трехслойный керамический кристаллодержатель;

К - плоский керамический;

Р - пластмассовый DIL с теплорастекателем.

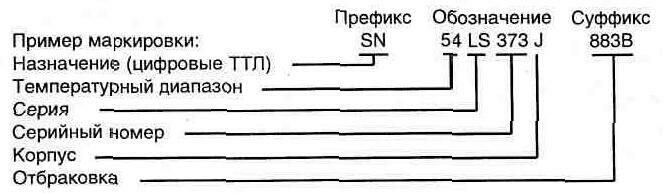

Температурный диапазон: 54 - военный (-55...+125 °С) 74 - коммерческий (О...+70 °С) Серия: LS - с диодами Шотки и пониженной потребляемой мощностью; S - с диодами Шотки. Корпус: D - керамический DIL с паяной крышкой; F - плоский; J - широкий керамический DIL; JS - керамический DIL; N - широкий пластмассовый DIL; NS - пластмассовый DIL; Т - керамический DIL с паяной крышкой.

Цифровые микросхемы ТТЛ серии имеют отечественные аналоги соответственно по сериям:

SN54xxx

- К133...

SN74xxx(N)
SN54Hxx

- К155...
- К130...

SN74Hxx

- К131...

SN74HCxx

- К1533...

SN74Sxx

- К531...

SN54SXX

- К530...

SN54LSxx

- К533...

SN74LSXX

- К555...

SN74Lxx

- К158...

SN74Fxx

- К1531...

SN74ALSxx

- КР1533...





Микросхемы МОП и КМОП серий имеют замену:

SN74ACxx

- КР1554...

CD4xxx
CD4xxxA
CD4xxxB

- К176...
- К561...
- КР1561...

МС14ххх
МС14хххВ

- К561...
- КР1561...

ММ54НСхх

- К1564...

где: х - может стоять любое цифровое значение серийного номера.
