Кремниевые фотодиоды справочник

категория

Справочники радиолюбителя

материалы в категории

Кремниевые фотодиоды предназначены для использования в качестве приемников инфракрасного излучения в составе оптических датчиков. Их применяют в системах фотоэлектрической автоматики, в устройствах бесконтактного измерения температуры, вычислительной и измерительной техники, программноуправляемого оборудования, работающих на длине волны излучения в пределах 0,5... 1,12 мкм. Собственно приемником фотодиода служит его р-п переход. Под действием излучения ВАХ перехода существенно изменяется.

Фотодиоды могут содержать один фоточувствительный элемент, два (ФД-20-З0К), четыре (ФД-19КК) и более. Фоточувствительное поле фотодиода ФД-246 разделено на 12 (или 64) элементов. Это позволяет снимать выходной сигнал в шестиразрядном коде Грея. Геометрическая форма и размеры элементов также могут быть различными.

кремниевые фотодиоды справочник

В качестве входного окна у фотодиода ФД-К-227 использован иммерсионный конус, у ФД-252 и ФД-252-1 - световод. Входное окно прибора ФД-20 З0К не имеет защитного прозрачного "стекла".

Фотодиоды выпускают в герметичном металлостеклянном корпусе разной конструкции. Плюсовой вывод прибора маркируют либо точкой контрастного цвета на корпусе, либо отрезком цветной ПВХ трубки на проволочном выводе. При отсутствии меток плюсовым является более длинный вывод.



Приборы работают в двух электрических режимах - с внешним смещением и без смещения. В первом из них фотодиод обеспечивает высокую токовую монохроматическую чувствительность, во втором - высокую обнаружительную способность.

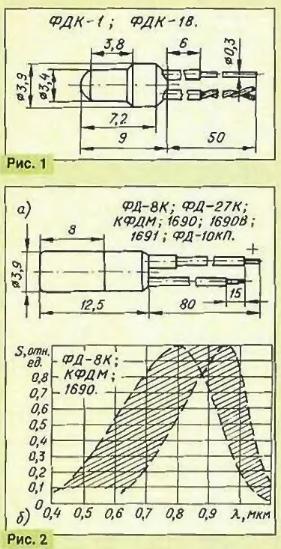

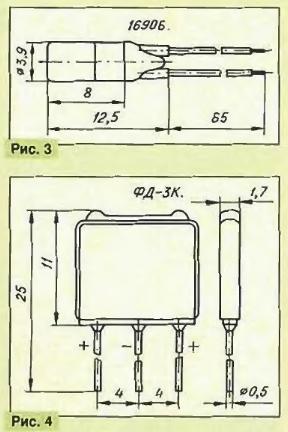

Основные размеры, цоколевка и спектральные характеристики чувствительности кремниевых фотодиодов представлены на рис. 1-23. Основные технические характеристики приборов сведены в табл. 1. Прочерки в таблице означают, что у соответствующего прибора прочеркнутые параметры по техническим условиям не нормированы.

Основные параметры фотодиодов, их размерность и определения (по ГОСТ 21934-83)

Область спектральной чувствительности, мкм — интервал длины волны спектральной характеристики, в котором чувствительность приемника излучения превышает 10 % максимального значения.

Длина волны максимума спектральной чувствительности, мкм-длина волны, соответствующая максимуму спектральной характеристики чувствительности.

Рабочее напряжение. В - постоянное напряжение, приложенное к приемнику, при котором обеспечены номинальные значения параметров при длительной работе.

Темповой ток, А - ток, протекающий через приемник излучения при заданном напряжении на нем в отсутствие потока излучения.

Фототок (ток фотосигнала), А - ток, протекающий через приемник при указанном напряжении на нем, обусловленный воздействием потока излучения.

Интегральная чувствительность по току, А/лм - отношение фототока к мощности потока излучения (заданного спектрального состава), вызвавшего появление фототока.

Порог чувствительности, Вт - среднееквадратическое значение первой гармоники действующего на приемник модулированного потока измерения с заданным спектральным распределением, при котором среднее квадратическое значение первой гармоники напряжения (тока) фотосигнала равно среднему квадратиче-скому значению напряжения (тока) шума в заданной полосе на частоте модуляции потока излучения.

Порог чувствительности в единичной частотной полосе, ВгПц (или лмлГГц) -порог чувствительности приемника излучения, приведенный к единичной частотной полосе усилителя.

Коэффициент фотоэлектрической связи, % (или отн. ед.) - отношение значения напряжения (тока) фотосигнала неосвещенного (необлучаемого) фоточувствительного элемента, расположенного рядом с освещенным (облучаемым), к значению напряжения (тока) фотосигнала освещенного (для многоэлементных приемников излучения).

Обнаружительная способность, Вт~' - величина, обратная порогу чувствительности.

Плоский угол зрения (2в), град. - угол в нормальной фоточувствительному элементу плоскости между направлениями падения параллельного пучка излучения, при которых напряжение (ток) фотосигнала приемника излучения уменьшается до заданного уровня.

В табл. 1 среди прочих есть параметр "постоянная времени приемника излучения, с", отсутствующий в ГОСТ21934-83. В ведомственной нормали этот параметр определен как время с начала воздействия на фотоприемник прямоугольного импульса оптического излучения до момента, когда напряжение фотосигнала достигнет значения, равного 1 - 1/е от максимального значения (см. книгу Аксененко М. Д., Бараночникова М. Я, Смолина О. В. Микроэлектронные фотоприемные устройства. - М.: Энергоатомиздат, 1984, с. 137).

Постоянная времени т определяет значение верхней граничной частоты воспроизведения импульсного сигнала, модулирующего поток излучения: Fв.rp° 1/2πт(если т-в секундах, то частота Fв.rp - в герцах).

Фотодиод ФД-9К (рис. 7,а) выпускают в двух модификациях - с размерами фоточувствительнсто элемента 4,4x4,4 мм или 5,6x5,6 мм. Рабочее поле прибора ФД-20-ЗЗК (рис. 15,а) составлено из двух пар фоточувствительных элементов размерами 0,3x1,4 мм и 0,4x1,4 мм.

Приборы ФД-246 оформлены в унифицированном металлическом корпусе (рис. 20) с числом выводов, соответствующим числу фоточувствительных элементов. Выводы фотодиодов ФД-7К, ФД-9К, ФД-17К, ФД-18К, ФД-24К выполнены в виде плоских лепестков с отверстием для пайки проводников. У фотодиодов ФД-6К, ФД-8К, ФД-10К, ФД-21-КП, ФД-23К, ФД-25К, ФД-26К, ФД-27К, ФД-28КП, ФД-К-155, ФД-К-227, ФД-256 выводы гибкие, многопроволочные.

Фотодиоды ФД-11 (рис. 8) выпускают как с многопроволочными гибкими, так и с однопроволочными выводами. У фотодиодов ФДК-1 и ФДК-1 в (рис. 1) плюсовой вывод свит из двух проволок. Приборы некоторых типов (например, ФД-28КП. рис. 17,а) имеют дополнительный вывод от корпуса-экрана.

На графиках спектральных характеристик заштрихована зона технологического разброса.

Кремниевые фотодиоды способны работать в весьма широких пределах эксплуатационных параметров. Значения этих параметров представлены в табл. 2.

В заключение заметим, что в процессе серийного производства приборов в техническую документацию вносят множество изменений и уточнений, касающихся электрических характеристик и эксплуатационных режимов. Поэтому указанную выше информацию следует использовать для предварительного выбора прибора того или иного типа, после чего необходимо обратиться к техническим условиям на него.

ЛИТЕРАТУРА

1. Аксененко М. Д., Бараночников М. Л. Приемники оптического излучения. Справочник. - М.: Радио и связь, 1987.
2. Аксененко М, Д., Бараночников М. Л., Смолин О. В. Микроэлектронные фотоприемные устройства - М.: Энергоатомиздат. 1984.
3. ГОСТ 17772-79. Приемники излучения и устройства приемные полупроводниковые фотоэлектрические.

Материал подготовил Л. ЛОМАКИН.
Радио, 19998 год, №2
