Простой регулятор оборотов для электродрели
категория
Схемы для дома

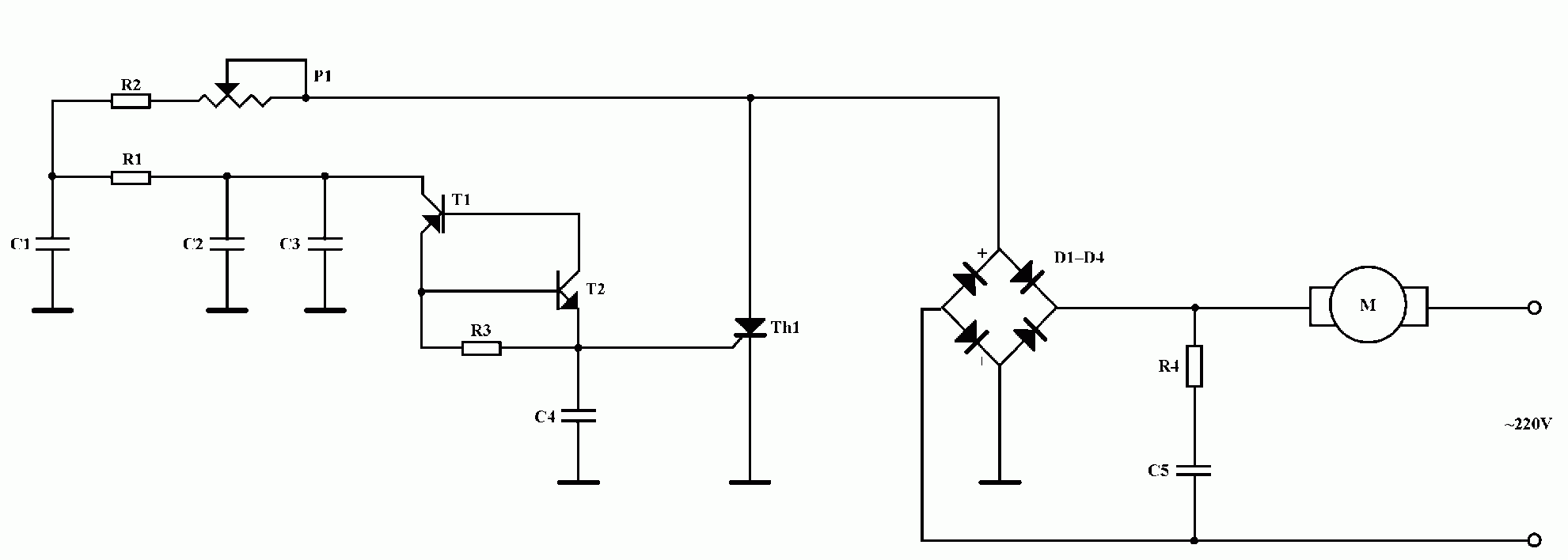

Это устройство служит для плавной регулировки силы переменного тока. Исполнительным элементом в системе является тиристор. Используемые выпрямительные диоды включены по мостовой схеме. Транзисторы Т1 и Т2 создают симметричный элемент с характеристиками.
Элементы R4 и С5 образуют фильтр против помех, а также делают возможным совместную работу регулятора с индукционной нагрузкой, например электродвигателем. Система может также работать как регулятор освещения. Нагружая тиристор мощностью более 100 Вт, его необходимо оборудовать радиатором площадью в несколько квадратных сантиметров.
Внимание! Во время монтажа и запуска необходимо быть предельно внимательным, поскольку система не имеет гальванической развязки с сетью.
Т1 |
ВС307 и т. п. |
Т2 |
ВС237 и т. п. |
С1 |
47 нФ |
С2 |
68 нФ |
СЗ |
470 нФ |
С4 |
10 нФ |
С5 |
330-470 нФ/400 В |
R1 |
18 кОм |
R2 |
3,3-3,9 кОм |
R3 |
4,7 кОм |
R4 |
51-62 Ом/1 Вт |
D1-D4 |
1N4007 |
Th1 |
TAG8622 или подобный |
P1 |
220 кОм |
