Автомат управления водяным насосом
категория
Электроника для дома
материалы в категории
Это электронное устройство-автомат можно применить в частном доме или на даче. Пригодно оно в тех случаях где используется колодезная вода или скважина с электронасосом.
Принцип работы устройство достаточно прост: в доме размещается резервуар для воды и в него помещается пара датчиков. При отсутствие воды в емкости, устройство автоматически включит насос. Кроме этого устройство следит и за уровнем воды в самом колодце
Сам резервуар необходимо разместить в верхней точке здания- например на чердаке. Но при этом не забудьте принять меры для предотвращения перемерзания его зимою.
Те же самые меры необходимо принять и для утепления колодца: он должен быть глубже уровня промерзания почвы и обязательно закрыт.

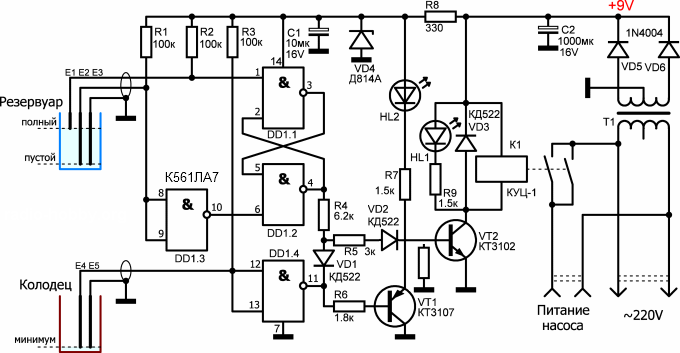

Схема устройства
Требования к электронному устройству: контроль минимального и максимального уровня воды в накопительном резервуаре, контроль минимального уровня воды в колодце, светодиодная индикация работы насоса и уровня воды в колодце ниже минимальной отметки. Гальваническая развязка с электросетью.
В качестве датчиков можно использовать металлические предметы из нержавеющего железа. Оцинкованные предметы использовать категорически нельзя, так как цинк будет растворяться в воде и могут возникать опасные для здоровья цианиды.
Датчики резервуара состоят из трех щупов. Щуп Е1 располагается так, чтобы он контактировал с водой когда резервуар наполнен. Щупы Е2 и ЕЗ более длинные, их нижние концы должны почти достигать дна резервуара или той его глубины, которую приняли за минимальную (в принципе, за минимальную можно принять и заполнение на две трети, или любой другой уровень ниже полного, — как угодно).
В колодце два щупа Е4 и Е5, оба на одном уровне, на выбранном минимальном уровне воды в колодце, при котором вода перестает достаточно хорошо и в чистом виде поступать в погружной насос.
Включение насоса осуществляется через реле К1, это возможно только тогда, когда погружены в воду щупы Е4 и Е5. При этом сопротивление ме>еду ними значительно ниже сопротивления резистора R3 и напряжение на входах элемента D1.4 на уровне логического нуля. При этом на его выходе единица, диод VD1 закрыт и не блокирует базу транзисторного ключа на VT2. Если же в колодце нет воды (щупы Е4 и Е5 не погружены в воду), то на входы элемента D1.4 через резистор R3 поступает напряжение логической единицы. На его выходе ноль, диод VD1 открывается и шунтирует базовую цепь VT2. Это принудительно удерживает транзистор в закрытом состоянии. Теперь о резервуаре (для случая когда вода в колодце есть). Уровень воды в резервуаре контролируется тремя щупами Е1, Е2 и ЕЗ. Щуп ЕЗ соединен с общим минусом питания схемы. Другие два щупа подтянуты к положительной шине питания через резисторы R1 и R2. Логика работы схемы контроля определяется RS-триггером на элементах D1.1 и D1.2. При полном резервуаре все щупы Е1, Е2 и ЕЗ погружены, поэтому на выводе 1 элемента D1.1 — логический ноль. Этим уровнем триггер переключен в состояние логического нуля на выходе элемента D1.2. Транзистор VT2 закрыт и обмотка реле К1 обесточена. Его контакты разомкнуты и питание на насос не подается. По мере расходования воды уровень её в резервуаре снижается. Сначала «обсыхает» щуп Е1, напряжение на выводе 1 D1.1 повышается до логической единицы, но это никак не влияет на состояние триггера. Насос по прежнему выключен. Уровень воды продолжает снижаться и «обсыхают» щупы Е2 и ЕЗ (или любой один из них). При этом на соединенных вместе входах элемента D1.3 напряжение поднимается до уровня логической единицы. На его выходе — ноль, который переключает триггер в состояние логической единицы на выходе элемента D1.2. Теперь транзистор VT2 открывается и через реле К1 включает насос.
Уровень воды начинает возрастать, но отключение насоса происходит только тогда, когда все три датчика резервуара окажутся в воде, то есть, только при достижении его заполнения.
Светодиод HL1 горит при работе насоса. Светодиод HL2 горит если в колодце уровень воды ниже критического минимума.
В схеме питания используется китайский маломощный силовой трансформатор с двойной вторичной обмоткой, поэтому схема выпрямителя двухполупериодная. Если будете ставить трансформатор с одной вторичной обмоткой на 9V переменного тока, то выпрямитель нужно сделать мостовой.
Реле КУЦ-1 — реле от системы дистанционного управления старого отечественного телевизора (80-90-х годов). Можно заменить любым другим реле с обмоткой на 10-13V сопротивлением не менее 250 Ом и контактами пригодными для управления конкретным насосом.
