Таймер для уличного освещения
Категория
Электроника в быту
В.С. Климов
Радиоконструктор, 2002 год, № 3, стр 28- 29
Очередная схема автомата предназначенного для автоматического управления уличным освещением.
Многие из устройств подобного типа работают по принципу измерения уровня внешней освещенности- устанавливается фоточувствительный элемент и при его помощи устройство и и работает: в светлое время суток освещение отключено, при наступлении темноты свет включается.
При всей своей простоте, такие устройства не лишены недостатков- во первых и фотоприемник может со временем загрязниться, во вторых при размещении устройства следует учитывать тот факт что фотоэлемент может быть освещен, к примеру, светом фар проезжающих мимо автомобилей или падающим светом от близлежащего фонаря.

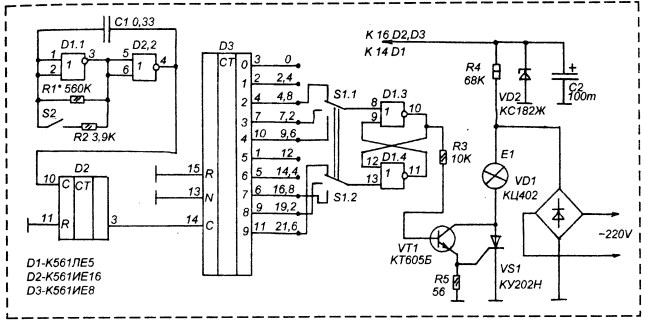

Автор данной схемы предлагает другой вариант- для управления освещением использовать таймер который будет включать и выключать свет через определенные промежутки времени. Схема устройтсва показана на рисунке
Монтаж элементов производится на печатной плате из односторонне-фольгированного текстолита, эскиз платы (вид со стороны дорожек и элементов) приведен на рисунке
Так как в разные времена года восход-закат солнца происходи в разное время, то автором был предусмотрен вариант переключения режимов при помощи переключателя условно названного "зима-лето-весна".
Время включения света будет следующим:
В режиме "зима"- свет будет гореть в промежутке времени 17.00- 10.00
В режиме лето- с 21.30 до 5.00, в режиме "весна-осень"- в промежутке 19.00- 7.00
Примечание: в принципе данная схема лишена недостатков присущих устройствам снабженным фотоэлементом, однако и здесь есть свои тонкости: во-первых не совсем понятно как ее настраивать чтобы она определяла точное время- видимо необходимо запускать ее в определенное время (скажем если установлен режим "зима" и свет должен включиться в 17.00, то тогда и запускать ее придется ровно в 17.00 чтобы дать ей отсчет времени), однако в случае перебоев с электроэнергией, все старания окажутся тщетными...
Так что с практической точки зрения эта схема не совсем пригодна, впрочем, идеального ничего не бывает....
