Таймер-выключатель электроагрегата
Категория
Электроника в быту
Рыбаков В.С.
Радиоконструктор, 2002 год, № 2, стр 30- 33
Таймер предназначен для автоматического отключения любого электрического устройства (освещение, электродвигатель, нагреватель и так далее) мощностью до 3 кВатт через установленный промежуток времени.
Временная задержка, а следовательно, и продолжительность работы электроагрегата выставляется при помощи переключателей имеющих несколько фиксированных положений:
* В однократном режиме: 30 мин, 1 час, 3 часа, 5 часов, 10 часов и 24 часа. В течение этого времени устройство включено, затем отключается и повторный запуск можно произвести лишь вручную.
* В периодическом режиме имеется возможность установить не только время работы нагрузки, но время паузы- например можно сделать так чтобы устройство (нагрузка) работала в течение 10 часов, затем 3 часа паузы и вновь 10 часов работы.
* Режим инверсии. В этом режиме все наоборот- устройство будет включаться через установленное время.
Схема таймера

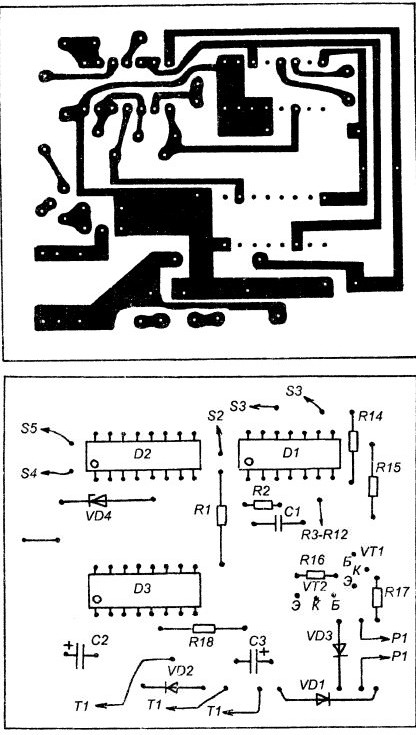

Эскиз печатной платы
Если есть желание ознакомиться со схемою поближе- скачайте журнал-источник в нашей бесплатной библиотеке (ссылка указана в начале)
