Тиристорный регулятор-стабилизатор сетевого напряжения
Категория
Электроника в быту
С. М. Абрамов
Радиоконструктор, 2001 год, № 11, стр 24- 25
Устройство, схема которого показана на рисунке позволяет производить регулировку выходного переменного напряжения в пределах 10 ... 260 Вольт, Стабилизация напряжения происходит при любом установленном значении в вышеуказанных пределах при изменении входного напряжения в пределах от 180 до 260 Вольт. Максимальная нагрузка- до 2 кВатт.

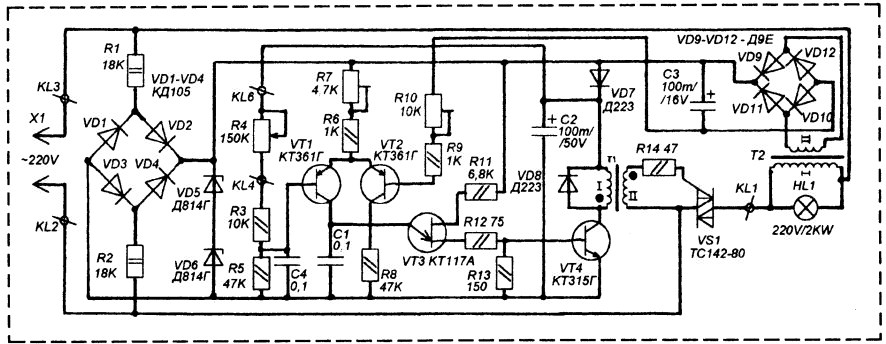

Схема стабилизатора показана на рисунке 1

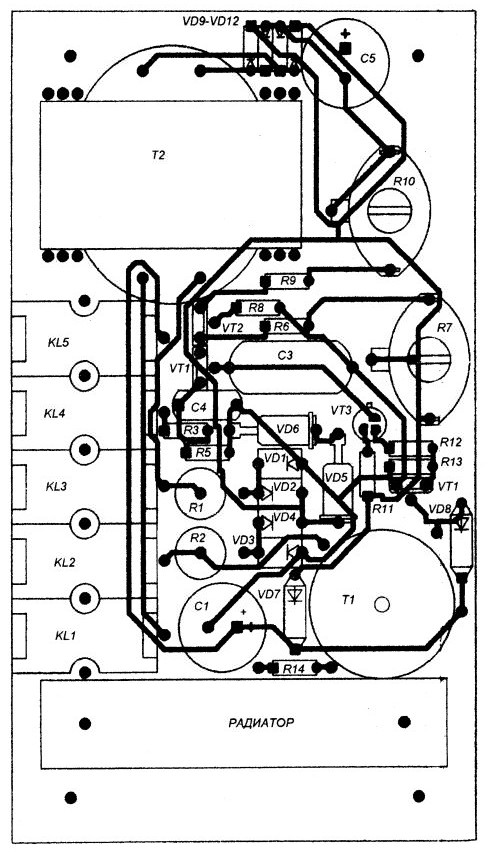

Эскиз печатной платы показана на рисунке 2
Подробное описание и моточные данные трансформаторов можно узнать в журнале- источнике, скачав его в нашей в бесплатной библиотеке (ссылка указана в начале).
