Устройство для прозвонки многожильного кабеля
Категория
Электроника в быту
В.Н. Веревкин
Радиоконструктор, 2001 год, №9, стр 17- 18
Прозвонка многожильного кабеля процесс довольно трудоемкий- необходимо вызванивать каждый проводник путем поочередного подключения к каждому проводу с одной стороны и перебора каждого проводника с другой. Немного ускорить процесс можно если с одной стороны подать сигналы разных частот сразу на 10 проводников, а с другой определять провода путем замера этих частот.

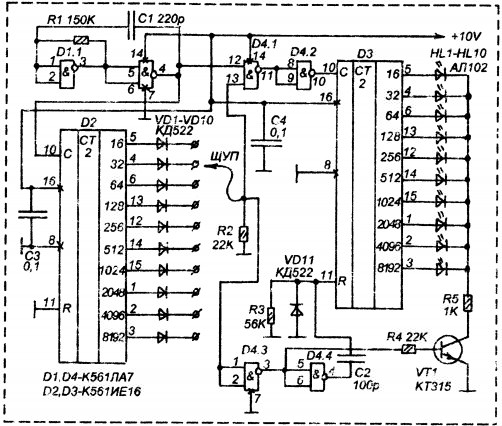

Схема устройства, при помощи которого можно организовать такую прозвонку, показана на рисунке:
Более подробно с работою устройства Вы можете ознакомиться в журнале-первоисточнике, скачав его в нашей бесплатной библиотеке (ссылка указана в начале)
