Инфракрасный ключ
Категория
Электроника в быту
С. Андреев
Радиоконструктор, 2001 год, №7, стр 32- 33
Если у Вас где-нибудь в сарае завалялся старый отечественный телевизор 3-4УСЦТ с пультом ДУ, то его можно применить по новому назначению- использовать пульт и приемник пульта в качестве замка в охранном или исполнительном устройстве. Дальность передачи сигнала ДУ может составлять до 5-7 метров, что вполне достаточно для, скажем, отключения сигнализации или для отпирания ворот.

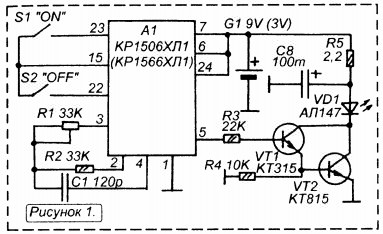

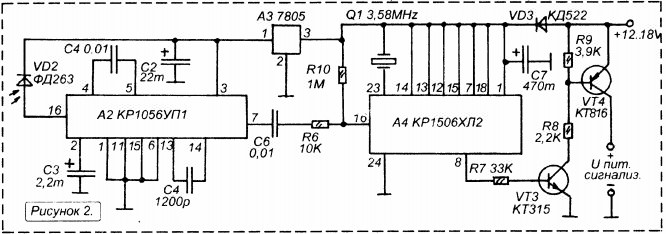

Схема устройства показана на рисунках: рисунок 1- пульт ДУ, на рисуноке 2- показан приемник-дешифратор.
При всей своей банальности, данная схема все-же имеет небольшую особенность:
Автором была немного изменена опорная частота дешифратора. По типовой схеме он должен работать на частоте 4 мГц ,но тогда устройство станет уязвивым- оно будет реагировать и на другие пульты. Применение в качестве источника опорного сигнала кварцевый резонатор на 3,58 мГц, исключает такой вариант, а так как частота была изменена немного, то на роботу устройства это не влияет. В пульте также была введена цепь подстройки опорной частоты несущего сигнала- применен подстроечный резистор R1.
