Вибровыключатель
Категория
Электроника в быту
Р.Лыжин
Радиоконструктор, 2001 год, № 6, стр 28- 29
В радиолюбительских журналах и на просторах интернета ходит множество схем различных выключателей- сенсорных, акустических, с управлением при помощи ИК лучей и прочих.
Здесь представлена еще одна разновидность выключателя не имеющего механических контактов- он срабатывает на постукивание по его корпусу.

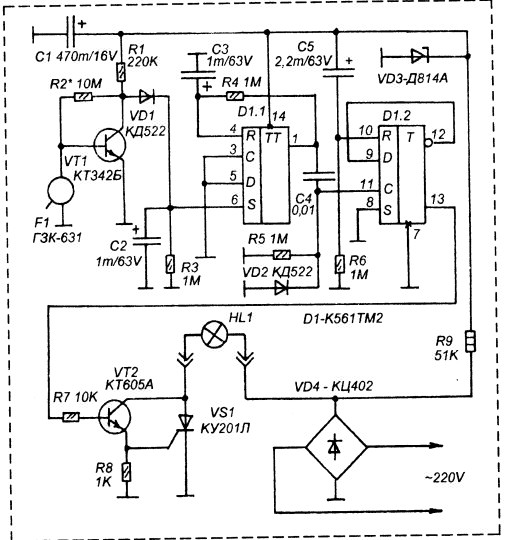

Схема выключателя
Вибродатчиком здесь служит пьезоэлектрическая головка от проигрывателя виниловых пластинок. Располагается головка таким образом чтобы ее игла терлась о корпус. В случае возникновения механических вибраций корпуса (например постукивание или трение), на входе усилителя на транзисторе VT1 появится сигнал, который и вызовет срабатывание устройства.

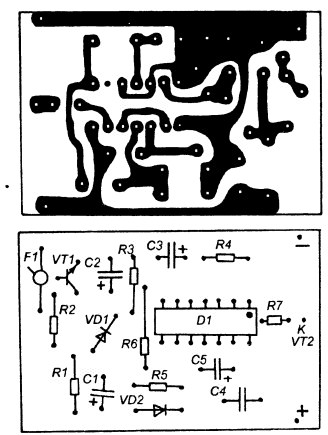

Все детали устройства выполнены на печатной плате, эскиз которой показан на рисунке
Если интересую подробности- скачайте журнал- источник в нашей библиотеке (ссылка указана в начале)
