Чувствительный металлоискатель
Категория
Радиосхемы бытового применения
Сомов М.П.
Радиоконструктор, 2000 год, №10, стр 34- 35
Прежде всего хотелось-бы развеять предвзятое мнение окружающих к человеку с металлоискателем в руке. В глазах многих такие люди могут выглядеть и нелепо (вот, дескать, человек клад пытается найти!), а у некоторых и того хуже- человек ассоциируется с "черными копателями" или "осквернителями могил"...
На самом же деле у большинства "искателей кладов" задачи куда чем более приземленные- это или коллекционеры пытающиеся найти какой-нибудь артифакт на развалинах старинного здания или, еще чаще, просто обыкновенный металлолом с целью немного подзаработать в наше нелегкое время...
Как правило большинство металлоискателей построены по одному принципу- два генератора: один с опорной частотой и поисковый. Частота поискового генератора меняется от внешнего воздействия- при приближении поисковой внешней катушки к металлическому предмету.
Частоты генераторов устанавливаются примерно одинаковыми (как правило около 100 кГц). Небольшую расстройку поискового генератора, которая необходима для работы устройства, производят при помощи переменного конденсатора или варикапа.
Срабатывание устройства возникает при несовпадении частот этих двух генераторов- то есть при одинаковой частоте устройство будет молчать. При разнице в частотах хотя- бы в 10 Гц, на устройстве сравнения возникают биения с этой частотою, которые и запускают звуковую сигнализацию детектора. Таким образом чем больше разница между двумя генераторами, тем и сигнал будет сильнее.
Увеличить чувствительность металлоискателя при таком построении схемы можно если увеличить частоту опорного генератора в 10 раз по сравнению с поисковым.
Таким образом возникают биения между колебаниями опорного генератора и 10-й гармоникой колебаний поискового генератора. В результате изменение частоты поискового генератора хотя-бы на 10 Гц даст увеличение частоты разностных пульсаций на 100 Гц, а это уже более заметно.

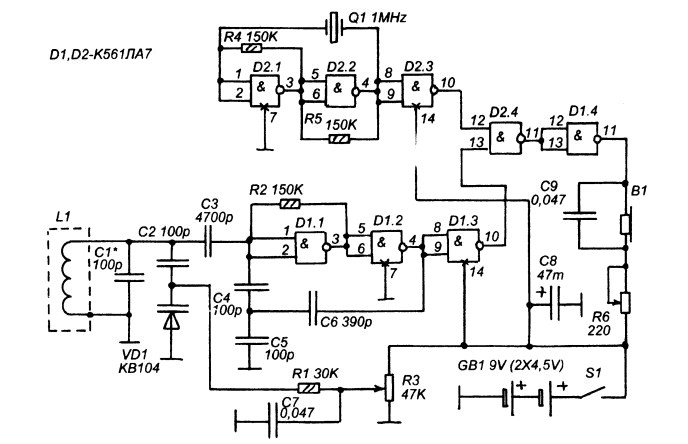

Применив этот принцип удалось создать металодетектор способный обнаружить копеечную монету на глубине в 100 мм, а более крупный предмет- на глубине 0,6- 0,7 метра. Схема данного металодетектора представлена на рисунке
Как видим опорный генератор (а собран он на элементах D2.1, D2.2 и D2.3) здесь работает на довольно высокой частоте: в его частотозадающей цепи пришлось применить даже кварцевый резонатор.
Поисковый генератор собран на элементах D1.1- D1.3. В его частотозадающей цепи включена поисковая катушка L1. Расстройка частоты поискового генератора выполнена на варикапе VD1- изменения параметров происходят за счет регулировки напряжения переменным резистором R3.
Поисковая катушка изготавливается на каркасе внешним диаметром в 200 мм. Толщина ребра катушки- 15 мм. Мотается проводом ПЭЛШО- 0,27 в количестве 50 витков. При отсутствие данного провода можно применить ПЭЛ-0,27...0,35.
Поверх обмотки наматывается экранирующая фольга, но таким образом чтобы витки фольги не прикасались друг с другом- то есть намотку ведут с шагом 1...5 мм.
После чего поверх наматывается слой изоленты.
Готовую катушку желательно разместить на каркасе для придания ей жесткости. Для этого можно использовать любое диэлектрическое кольцо внешним диаметром 200- 250 мм.
Если Вам интересны подробности и описание устройства- Вы можете прочесть это в журнале-источнике скачав его в нашей бесплатной библиотеке.
