Простой электронный термометр на однопереходном транзисторе

категория

Радиосхемы для дома

материалы в категории

И. Нечаев. г. Курск
Радио, 1992 год, № 8, стр 17- 18

В этой статье разговор пойдет о возможности конструировать приборы для измерения температуры на расстоянии- за переделами дома или, скажем, в балконном "овощехранилище".
Схем, позволяющих выполнять данную функцию, достаточно много, но есть определенные особенности при выборе термочувствительного датчика.

Как правило в большинстве случаев при конструировании подобных устройств чаще всего радиолюбителями применяются терморезисторы. Они обладают достаточно широким тепловым коэффициентом сопротивления (далее ТКС)- до 8% на градус. Однако он сильно изменяется в зоне измеряемых температур. Если для домашних термометров на этот факт можно и закрыть глаза, то если речь идет о широком диапазоне температур (например как в нашем случае- от - 40 град. С, до +40 град.С.) то возникают определенные проблемы с градуировкой измерительной шкалы прибора- она просто потеряет свою линейность.

Мы знаем также что и самый обычных p-n переход любого полупроводникового прибора может служить в качестве термодатчика, однако ТКН простого перехода очень мал- не более 0,3% на градус, и это требует введение дополнительных усилительных цепей, значительно что усложняет конструкцию.

Как показал опыт, для использования в качестве термодатчика лучше всего подходят однопереходные транзисторы типа КТ117 (они применялись в блоках питания телевизоров 2\3УСЦТ и найти их особого труда не составит) если его соединить как показано на картинке

В результате такого включения получим терморезистор сопротивлением 5... 10 кОм с КТС примерно 0,7...0,9% на градус С. При этом во всем диапазоне температур шкала прибора будет линейной. Это свойство однопереходного транзистора и позволило использовать его в качестве термодатчика в приборе, схема которого показана на рисунке

 Простой электронный термометр на однопереходном транзисторе

Основой рассматриваемого электронного термометра служит измерительный мост на резисторах R2- R5 в одно плечо которого включен однопереходный транзистор VT1. В диагональ моста установлен микроамперметр PA1 с нулем посередине. Источником питания может служить двухполупериодный выпрямитель- для этой цели в схему введен параметрический стабилизатор на транзисторе VT2 и стабилитроне VD1. Если прибор будет эксплуатироваться короткое время (включил, посмотрел, выключил) то тогда можно использовать и 9- ти Вольтовую батарею типа "Крона", в этом случае цепи стабилизации можно из схемы исключить.

Суть прибора заключается в следующем: все резисторы в схеме установлены постоянные, изменяемым является только лишь сопротивление термодатчика роль которого играет транзистор. При изменении температуры окружающей среды ток через термодатчик будет меняться. Причем меняться ток будет как в сторону увеличения при повышении температуры, так и в сторону уменьшения при уменьшении температуры.
Получается что остается только лишь при помощи подбора резисторов измерительного моста и регулировкой подстроечного резистора R1 установить показания стрелки прибора в нулевое положение при 0 градусов С.

При настройке прибора можно воспользоваться следующими рекомендациями- в качестве эталона "нулевой" температуры можно использовать тающий лед из холодильника. Получить температуру в 40... 50 градусов С. также труда не составит- можно просто нагреть духовку до нужной температуры. Таким образом можно установить нулевое положение прибора и максимальное положительное сделав соответствующие отметки на шкале. "Минусовую" отметку можно сделать на таком-же расстоянии как и "плюсовую" потому что шкала измерений будет линейна.

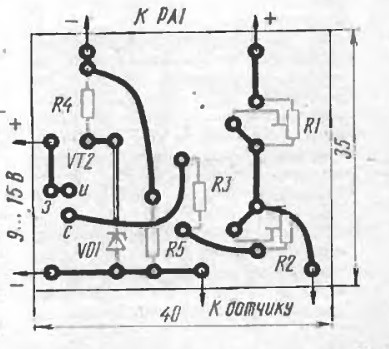

Все детали термометра монтируются на печатной плате из одностороннего фольгированного текстолита, эскиз которой показан на рисунке

Примерный внешний вид устройства показан ни следующем рисунке

Для данного термометра лучше всего подойдет микроамперметр типа М4206 на ток 50 мкА с нулем посередине шкалы. Если вдруг данного прибора в наличие не оказалось, то можно использовать любой другой микроамперметр на указанный ток (желательно с большой измерительной шкалой), но тогда в схему необходимо будет ввести дополнительную кнопку чтобы была возможность контролировать положительные и отрицательные температуры раздельно как показано на рисунке

Ну и под конец: при необходимости прибор можно снабдить несколькими термодатчиками, включив из по следующей схеме

Таким образом мы получим возможность контролировать температуру на нескольких объектах- например дома и на улице.
