Китайский будильник в роли таймера-выключателя
категория
Электроника в быту
Подкапаев В.С.
Радиоконструктор, 2000 год, № 9, стр 20- 21
Ниже представлен автоматический выключатель который срабатывает по команде от будильника. В качестве управляющего сигнала используется сигнал поступающий с пьезоизлучателя будильника во время его срабатывания.
Схема предусматривает два варианта применения- по сигналу будильника нагрузка может включаться или наоборот- выключаться. Мощность управляемой нагрузки- до 1 кВт.

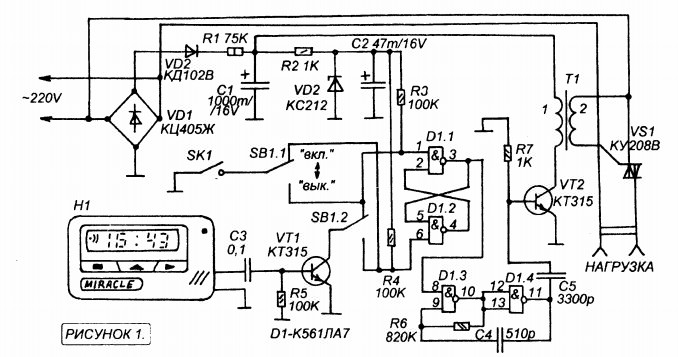

Схема устройства показана на рисунке

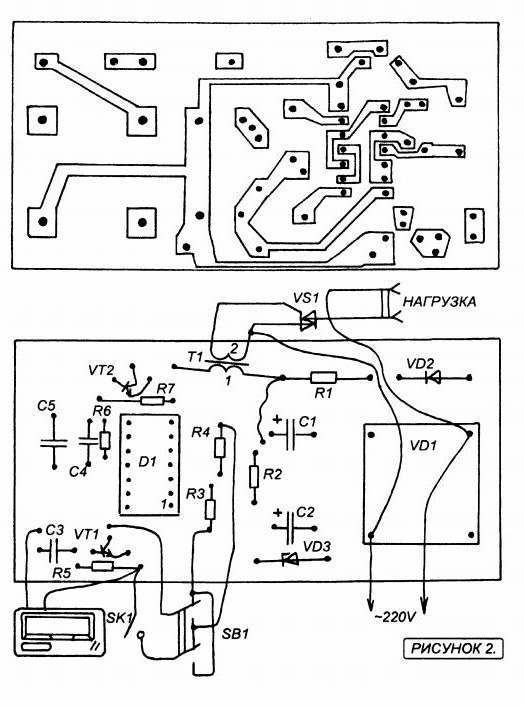

Все детали устройства размещаются на печатной плате из одностороннего фольгированного стеклотекстолита. Эскиз печатной платы показан на рисунке.
Ознакомиться с описание схемы можно в журнале- источнике, скачав его в нашей бесплатной библиотеке
