Электронный контактор: устройство- аналог механического выключателя- контактора, управляющего мощными нагрузками типа электродвигателя или осветительного прожектора. В оригинале такие устройства имеют всего две кнопки- "вкл" и "выкл", включающие и отключающие механические контакты и кроме этого при перебоях с электроэнергией данные устройства переводят нагрузку в выключенное состояние.

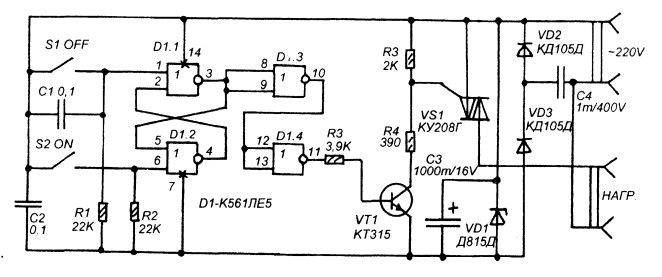

Схема, показанная на рисунке, обладает теми-же функциями и позволяет управлять нагрузкой до 1 кВт.
При нажатии на кнопку S2 "ON" происходит срабатывание триггера D1 и открывается симистор VS1. В открытом положении он будет удерживаться как угодно долго, вплоть до нажатия на кновку S1 "OFF" или до обесточивания устройства.
При помощи данного электронного контактора можно управлять различными осветительными или нагревательными приборами кроме вытовой электроники так как симистор сносит помехи в электросеть немного искажая синусоиду сетевого напряжения.
Симистор VS1 необходимо установить на радиатор.
