Автоматическая регулировка яркости светодиодных индикаторов
Категория
Электроника в быту
Негадаев М.Ф
Радиоконструктор 2000 год, № 4, стр 34- 35
Светодиодные индикаторы из-за своей надежности, механической прочности и доступности получили огромное распространение как в бытовой электронике так и у многих радиолюбителей. Однако, как и всем светоизлучающим приборам, им прусущи все те же недостатки: информация с прибора хорошо считывается лишь при умеренном освещении когда табло находится в тени. В темноте яркость свечения индиктаора может оказаться слишком яркой, при хорошей освещенности- наоборот не достаточной.

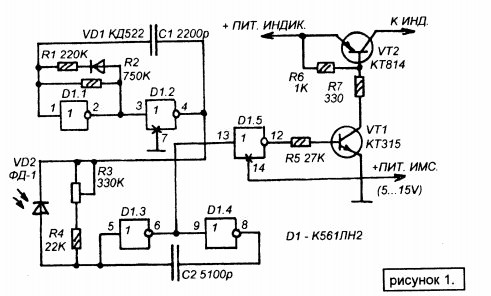

Здесь предлагается устройство для регулировки яркости светодиодов которое отслеживает уровень внешней освещености. Схема устройства показана на рисунке 1
Схема предназначена для свтодиодных индикаторов которые имеют включение по схеме с общим анодом.
Схема включается разрыв цепи питания анодов. Транзистор VT1 открывается импульсами от мультивибратора а регулировка яркости происходит за счет изменения скважности этих импульсов.
Если требуется применение схемы в случае когда индикаторы работают по схеме с общим катодом, то необходимо изменить выходную цепь- применить вместо транзистора VT1 два транзистора включенных по схеме как на рисунке 2
Настройка утсройтсва заключается в том чтобы подобрать минимальную яркость свечения индиктаров при полнотью затемненном фотодиоде регулировкой подстроечного резистора R3. При указанных номиналах деталей диапазон регулировок яркости свечения от полного затемнения фотодиода до его освещения прямыми солнечными лучами составляет примерно 4- 5 раз.
