Автоматическое орошение при выращивании грибов в теплице
категория
Электроника в быту
Ю. ЕГОРОВ, г. Москва
Радио, 2003 год, № 2
При искусственном выращивании грибов в теплице требуется поддерживать определенную влажность субстрата с грибницей, поливая его небольшими порциями воды и не допуская переувлажнения. Начинать поливку следует, как только высохнут капли воды, оставшиеся от предыдущей. Технически это удается осуществить с помощью емкостного реле, реагирующего на наличие капель. Реле управляет электромагнитным клапаном, открывающим доступ воды в оросительную систему.
Емкостное реле должно разрешать подачу воды при меньшей влажности субстрата, а запрещать — при большей, т. е. обладать гистерезисом. В противном случае поливка будет слишком частой, не исключен дребезг водяного клапана, его неполное открывание и закрывание. Гистерезис несложно обеспечить с помощью электромагнитного реле, токи срабатывания и отпускания которого не равны. Но при повышенной влажности механические контакты ненадежны, поэтому предпочтительнее управлять клапаном с помощью электронного ключа, а гистерезис обеспечить, например, за счет положительной обратной связи.

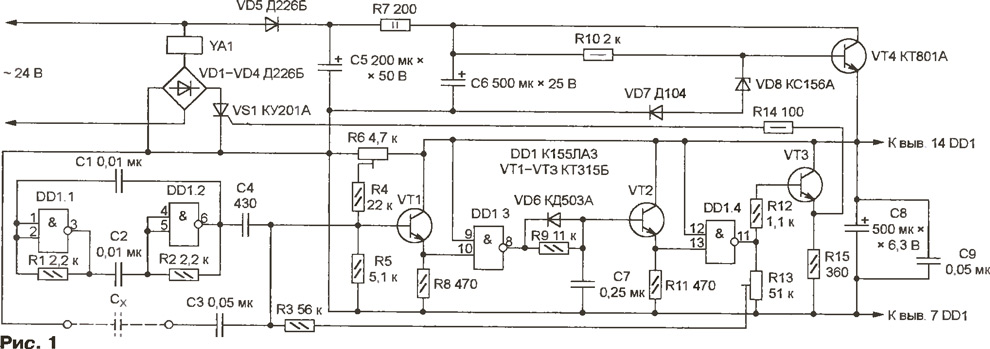

Прототипом емкостного реле, схема которого изображена на рис. 1, послужила конструкция И. Нечаева («Радио», 1988, ╧ 1, с. 33). Описанное там устройство на микросхеме структуры КМОП с резисторами номиналом до 6 МОм оказалось совершенно неработоспособным в условиях характерной для теплицы среды с повышенной влажностью. В предлагаемом варианте установлена микросхема К155ЛАЗ структуры ТТЛ, сопротивление резисторов значительно уменьшено. Предусмотрены ручные регулировки уровня срабатывания и ширины зоны гистерезиса. По соображениям электробезопасности реле рассчитано на питание переменным напряжением 24 В, разрешенным для использования в теплицах.
Для увеличения кликните по изображению (откроется в новом окне)
Датчиком влажности грибницы служит четверка свитых в жгут проводов в полиэтиленовой изоляции диаметром 0,5 мм (по меди). Подходящие провода можно извлечь из телефонного кабеля ТПП. Отрезок жгута длиной 4,5 м наматывают на раму размерами 180x160 мм из изоляционного материала. Один конец отрезка изолируют — покрывают расплавленным битумом и обматывают полиэтиленовой пленкой. Провода на другом конце соединяют попарно и подключают к емкостному реле, установленному поблизости, но выше зоны действия поливных форсунок. Так как диэлектрическая проницаемость воды очень велика, капли, оседая на проводах датчика, увеличивают емкость между ними приблизительно с 300 до 600 пФ.
На элементах DD1.1 и DD1.2 собран симметричный мультивибратор, который, как показала проверка, работает надежнее несимметричного. Мультивибратор вырабатывает прямоугольные импульсы частотой 50 кГц. К выходу элемента DD1.2 подключена дифференцирующая цепь R5C4. Так как конденсатор С4 образует с емкостью датчика Сх емкостный делитель напряжения, амплитуда продифференцированных импульсов на базе транзистора VT1 зависит от количества влаги, осевшей на провода датчика. Конденсатор СЗ — разделительный.
На эмиттере транзистора VT1 выделяются лишь вершины импульсов положительной полярности и приблизительно треугольной формы. Порог отсечки зависит от напряжения смещения, поступающего на базу транзистора VT1 через резисторы R3 и R4. С уменьшением порога растут амплитуда и длительность импульсов. Аналогичный эффект наблюдается при уменьшении емкости датчика Сх. На выходе элемента DD1.3 — прямоугольные импульсы низкого логического уровня, длительность которых зависит от положения движка подстроечного резистора R6, влажности датчика и величины напряжения обратной связи, поступающего через резистор R3.
При низком уровне на выходе элемента DD1.3 конденсатор С7 разряжается через диод VD6, при высоком — медленно заряжается через резистор R9. Емкость конденсатора С7 выбрана достаточно большой для того, чтобы он не успевал полностью зарядиться или разрядиться. Среднее значение напряжения на нем приблизительно обратно пропорционально длительности импульсов. Если напряжение на конденсаторе С7 (с учетом падения напряжения на участке база—эмиттер транзистора VT2) ниже порога переключения элемента DD1.4, напряжение высокого логического уровня с выхода этого элемента поступает через резистор R12, змиттерный повторитель на транзисторе VT3 и резистор R14 на управляющий электрод тринистора VS1. Тринистор, включенный в диагональ диодного моста VD1—VD4, открывается и замыкает цепь питания электромагнитного клапана YA1. Поливка разрешена.
Часть выходного напряжения элемента DD1.4, снимаемая сдвижка подстроечного резистора R13, служит сигналом положительной обратной связи, создающей необходимый гистерезис.
По мере увлажнения грибного субстрата емкость датчика Сх растет. Это ведет к уменьшению амплитуды импульсов на базе транзистора VT1 и увеличению напряжения на конденсаторе С7.
При достижении достаточной влажности высокий уровень напряжения на выходе элемента DD1.4 сменяется низким, тринистор VS1 закрывается и клапан YА1 прекращает доступ воды в поливную систему.
Рассмотренный вариант рассчитан на клапан YA1, управляемый переменным напряжением. Если клапан или другое исполнительное устройство работает от постоянного тока, силовые цепи емкостного реле можно собрать по схеме, изображенной на рис. 2.
На диоде VD5, конденсаторах С5, С6 и резисторе R7 собран однополупериодный выпрямитель. Стабилизатор на транзисторе VT4 обеспечивает на своем выходе напряжение 5 В для питания микросхемы DD1.

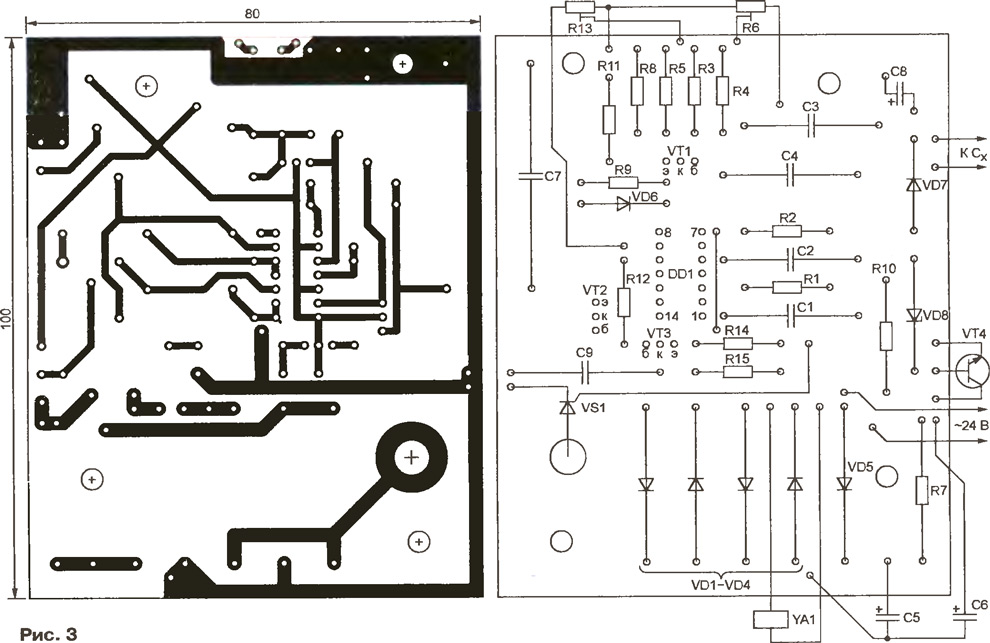

Печатная плата емкостного реле и расположение деталей на ней показаны на рис. 3. В приборе использованы резисторы МЩ конденсаторы БМ и МБМ, оксидные конденсаторы К50-6, причем С5 и С6 установлены вне платы. Транзистор VT4 снабжен теплоотводом площадью 20 см2. При небольшой (менее 3 Вт) мощности поливного клапана в отводе тепла от тиристора VS1 нет необходимости.
Для увеличения кликните по изображению (откроется в новом окне)
Налаживая реле, следует подобрать конденсатор С4, емкость которого должна быть приблизительно в полтора раза больше емкости сухого датчика. Порог срабатывания регулируют подстроечным резистором R6, а гистерезис (разность порогов срабатывания и отпускания) — R13. Если оптимальный режим работы достигается лишь при установке указанных резисторов в крайние положения, следует изменить номиналы резисторов R3 и R4.
