Автоматический выключатель света для кухонной мойки
категория
Электроника в быту
В. Каравкин.
Радиоконструктор 2000 год, № 3, стр 25-26
Практически во всех современных квартирах раковина для мытья посуды расположена так что человек, находящийся перед мойкой загораживает освещение своим телом. Это заставляет напрягать зрение. Проблему может решить дополнительное освещение над мойкой но в этом случае возникает опасность поражения электрическим током так как включать и выключать его придется мокрыми руками.
Автор данной схемы предлагает интересный выход из положения- установить датчик который будет срабатывать на струю воды из крана. Свет будет включаться сразу и выключаться примерно секунд через 15 после закрытия крана. Устройство при этом имеет полную гальваническую развязку с сетью и поэтому электрически безопасно.

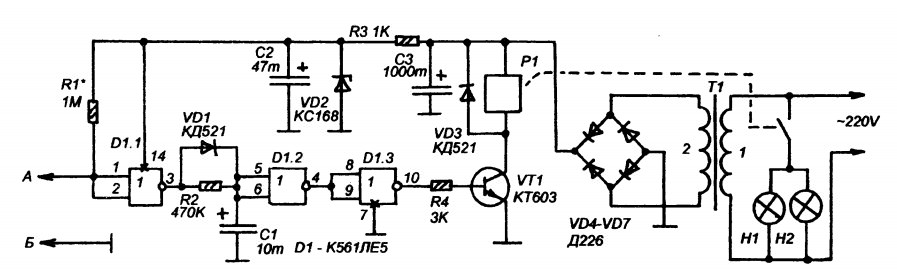

Схема устройства
Срабатывание устройства происходит от двух датчиков ("А" и "Б").
Провод "Б" подключается к сливному крану или водопроводной трубе в любом, а провод "А" устанавливается в сливной воронке раковины. Правда есть одно условие- она обязательна должна быть пластмассовой.
Когда вода закрыта между датчиками сопротивление большое, схема отключена и свет не горит.
Когда водопроводный кран открыт на датчик "А" попадает вода и между ним и датчиком "Б" сопротивление уменьшается, что и приводит к срабатыванию устройства: на выходе 3 микросхемы появляется высокий уровень, далее через два инвертора (ячейки D1.2, D1.3 микросхемы) этот высокий уровень открывает транзисторный ключ и срабатывает реле.
Высокий уровень на выводе 3 микросхемы кроме этого заряжает и конденсатор С1, являющийся своеобразным реле времени которое после закрытия крана некоторое время удерживает схему в включенном состоянии.
Трансформатор должен обеспечивать напряжение на вторичной обмотке не менее 12 Вольт. Можно применить, например, ТВК-110 от старого телевизора (они встречались в черно-белых ламповых телевизорах Рекорд, Изумруд) или подобный. Реле- любое с напряжением срабатывания 12 Вольт.
Лампочки можно применить маломощные (например от холодильника), причем желательно разнести их на расстояние 30- 40 см друг от друга чтобы увеличить область освещения. Можно применить и светодиодные- это уже на усмотрение читателя...
Вместо микросхемы К561ЛЕ5 можно применить К561ЛА7, К176ЛА7, К1765ЛЕ5.
Транзистор можно применить любой средней мощности- например КТ815, КТ817 и т.п.
