Импульсный высоковольтный генератор
категория
Электроника в быту
Касимов В.Ф.
Радиоконструктор 2000 год, № 3, стр 21
Этот генератор вырабатывает высоковольтные импульсы частотою 400 Гц следующие пачками длительностью 0,05 сек с частотою следования 4 Гц. Амплитуда импульсов 18...25 кВ.
Область применения данного устройства: высоковольтный источник для охранной изгороди или как способ проверить свечи зажигания.
Ток потребления генератора не более 0,5 Ампера.

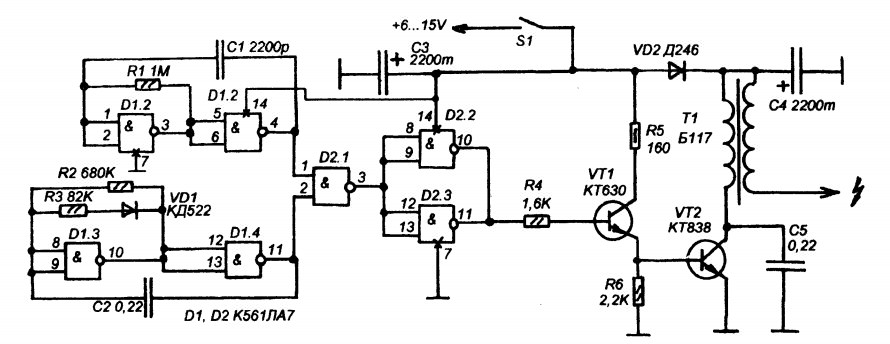

Схема генератора
В большинстве подобных конструкций главная проблема заключается в высоковольтном трансформаторе. Во первых он содержит большое количество витков и его довольно затруднительно мотать а во вторых ему необходимы высокие требования по изоляции.
Автор данной конструкции намного упростил задачу- он использовал в качестве высоковольтного трансформатора катушку зажигания от отечественного автомобиля (Москвич, Жигули, Волга).
