"Будильник грибника"- под таким названием была опубликована данная схема в журнале Радио, 2002 год, № 3 , автор  Ж. МИХЕЕВА, д. Иванищево Ярославской обл. Смысл идеи- при освещении фотодатчика первыми лучами солнца устройство начинает издавать прерывистый звуковой сигнал и предназначено оно для тех кому необходимо проснуться "с первыми петухами"- грибникам или рыбакам.

Схема устройства

Датчик освещенности- звуковой сигнализатор

В сигнализаторе пять самостоятельных узлов. На элементах DD1.1 и DD1.2 выполнен триггер Шмитта, способный скачкообразно изменять свое состояние. Элементы DD1.3, DD1.4 образуют ждущий мультивибратор, DD2.1, DD2.2 — генератор длинных импульсов, DD2.3 и DD2.4 — генератор звуковой частоты, а каскад на транзисторе VT1 — усилитель мощности.

В исходном состоянии, при затемненном фотодатчике, его сопротивление велико. На выводах 1, 2 элемента DD1.1 высокий уровень, а на выводе 3 — низкий. Соответственно, на выводе 4 элемента DD1.2 высокий уровень. Звука в телефонном капсюле нет.

Когда уровень освещенности фотодатчика возрастет, напряжение на входах DD1.1 станет меньше порога переключения этого элемента. На выводе 4 DD1.2 высокий уровень сменится низким. Через конденсатор СЗ на один из входов ждущего мультивибратора поступит отрицательный запускающий импульс. На выходе элемента DD1.4 высокий уровень сменится низким. Продолжительность такого состояния определяется параметрами деталей R6, С4.

Высокий уровень с выхода элемента DD1.3 поступает на первый генератор и запускает его. С выхода генератора импульсы частотой 4 Гц поступают на второй генератор, частота следования импульсов которого может быть 800... 1600 Гц. Короткие серии импульсов, появляющиеся на выходе второго генератора, поступают через резистор R9 на базу транзистора усилителя мощности. Телефонный капсюль издает звуки, общая продолжительность которых составляет примерно 13 с. Если установить резистор R6 и конденсатор С4 значительно больших номиналов, можно увеличить продолжительность "звонка" будильника до нескольких минут.

Чувствительность устройства к уровню освещенности фотодатчика зависит от установленного сопротивления резистора R1. Конденсатор С1 предотвращает срабатывание будильника от случайных световых помех, например, вспышек молнии. Конденсаторы С2, С6 — блокировочные по цепи питания. Диод VD1 защищает транзистор от выбросов напряжения самоиндукции капсюля.

Фотодатчиком является фотодиод ФД263 (BL1), который допустимо заменить на ФД263-01, ФД256, ФД320, фоторезистор, например, ФР1; диод КД522Б заменим на любой из серий КД103, КД521, КД522; транзистор КТ3102В — на любой из серий КГ315, КТ503, КТ645, КТ3102. Микросхемы могут быть, кроме указанных на схеме, К176ЛА7, КР1561ЛА7. Телефонный капсюль — любой, сопротивлением от 50 до 3000 Ом, например, ТК-47, ТА-4, ДЭМ-4М. Конденсаторы С1, С4 — К73-17, С6 — К50-35, остальные — К10-17. Переменный резистор — СП-I, СПЗ-4А, СПЗ-29А сопротивлением 2 — 4,7 МОм, постоянные — МЛТ-0,125 либо МЛТ-0,25.

В качестве источника питания можно использовать батарею гальванических элементов или стабилизированный блок питания с допустимым током нагрузки не менее 30 мА.

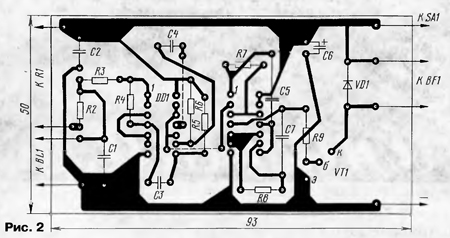

Все детали, кроме фотодиода, переменного резистора, выключателя питания, телефонного капсюля и источника питания, смонтированы на печатной плате (рис. 2) из односторонне фольгированного стеклотекстолита

Печатная плата

Плату устанавливают в корпус подходящих габаритов, на стенках которого монтируют остальные детали, а внутри корпуса размещают источник питания из соответствующего количества последовательно соединенных гальванических элементов.

При проверке работы устройства, возможно, понадобится изменить тональность звука. Тогда нужно подобрать резистор R8, временно включив вместо него переменный резистор сопротивлением 150 кОм. Определив нужное сопротивление резистора, впаивают на место R8 постоянный резистор такого сопротивления.

Применение устройства в качестве охранной сигнализации

Если вместо фотодиода подключить маятниковый датчик SA2 (рис. 3), работающий на замыкание, устройство превратится из будильника в несложную систему охранной сигнализации. Детали датчика смонтированы в алюминиевом корпусе от конденсатора К50-6 емкостью 2200 мкФ на напряжение 25 В.

Такой датчик может быть закреплен с помощью скобы на двери. При ее открывании грузик из винта М5 отклоняется, ударяясь о стенку корпуса. Конденсатор С1 разряжается, и дальше устройство работает, как описано выше.

Возможно совместное использование фотодатчика и механического. Сигнализатор будет реагировать на замыкание контактов SA2 только в ночное время.

Если фотодиод и переменный резистор поменять местами, будильник будет срабатывать при понижении освещенности до определенного уровня, задаваемого переменным резистором. В таком варианте его удобно использовать как сигнализатор прерывания светового потока, например, направленного на фотодиод луча лазерной указки. Такой сигнализатор возможно применить в школьных спортивных соревнованиях для фиксации пересечения спортсменом финишной линии. Максимальное расстояние от указки до фотодиода зависит от уровня внешней освещенности и может достигать 10 м.

Потребляемый устройством ток в дежурном режиме не превышает 100 мкА. Тем не менее в случае питания будильника от батареи гальванических элементов можно уменьшить потребляемый ток, если установить переменный резистор в положение максимально возможного сопротивления, а также понизить чувствительность устройства прикрыванием фотодиода полупрозрачной пленкой.
