Сигнализатор срабатывания реле защиты холодильника
категория
Электроника в быту
Д. ПАНКРАТЬЕВ, г. Ташкент, Узбекистан
Радио, 2000 год, № 12
Срабатывание реле защиты бытового холодильника происходит, как правило, при неисправности либо компрессоpa. либо пусковой части самого реле. Задержка срабатывания, обусловленная инерционностью термоэлементов, при максимальном токе 6 А может достигать 2...2.5 с. Многократные перегрузки, возникающие из-за незамеченной вовремя нестабильности работы холодильника, могут привести к повреждению силовых элементов — от внутренней проводки до компрессора. Предлагаемое вниманию читателей простое устройство подает звуковой сигнал при каждом аварийном размыкании цепи питания.
Схема устройства

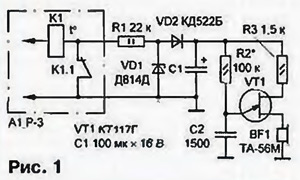

Схема устройства приведена на рис. 1. Оно представляет собой генератор 3Ч на однопереходном транзисторе VT1. питаемый от стабилизированного узла питания R1VD1VD2C1, подключенного параллельно нормально замкнутым контактам К 1.1 термореле (в данном случае типа Р 3). При их аварийном размыкании на генератор поступает напряжение питания, и он подает непрерывный звуковой сигнал с частотой около 1.5 кГц.
Правильно собранное устройство налаживания не требует. Тон звукового сигнала можно изменить подбором резистора R2. При подключении сигнализатора к реле А1 требуется снять крышку последнего и сделав необходимые соединения, пропустить питающие провода через пропил в корпусе.
