Автореверс для стиральной машины
категория
Электронные самоделки для дома
Томозов А.С. г Мариуполь, Донецкая обл.
Предлагая умельцам, дома у которых (может и не дома, а на даче или где-то еще...) имеется простая стиральная машина, снабдить ее устройством автоматического реверса: изменение направления вращения барабана.
Схема достаточно проста, не имеет дорогостоящих деталей, потребует для изготовления не более 2-3 дней, но она поможет очень существенно повысить качество стирки.

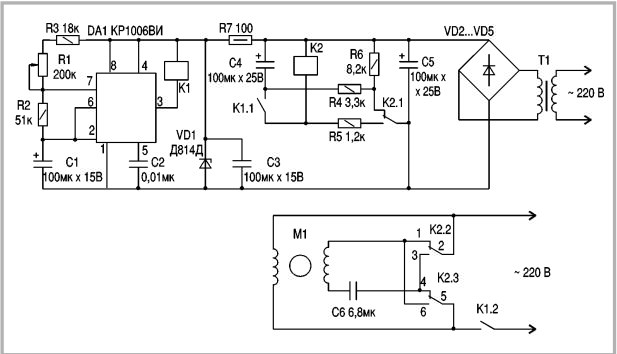

Схема устройства
В основе устройства лежит микросхема- таймер КР1006ВИ (зарубежный аналог NE555).
Микросхема по своим функциональным возможностям имеет широкий спектр применения, в данном случае- здесь она включена как мультивибратор. Причем время переключения мультивибратора можно изменять вручную при помощи переменного резистора R1. Этот самый мультивибратор управляет работою электромагнитного реле К1.
Контакты реле К1 управляют работою релейного триггера на элементах C4, R4, R5, R6, K2.
Каждый раз при срабатывании реле К1, реле К2 будет изменять свое состояние, и при помощи контактов К2,2 и К2,3 будет переключать фазосдвигающую обмотку двигателя М1.
Источник: журнал РадиоАматор, №3, 1999 год
