Схемы световых эффектов на микросхемах

Категория

Самодельная цветомузыка

материалы в категории

С. Павлов
Радиоконструктор, 2001 год, №11, стр 35- 41

Все представленные ниже схемы выполнены на микросхемах структуры КМОП, отличающиеся низким потреблением тока, что позволило применить в них бестрансформаторные источники питания.
Все схемы предназначены для работы с гирляндами (набор из нескольких лампочек 12- 24 Вольта, включенных последовательно с таким расчетом чтобы суммарное напряжение составляло 220 Вольт), однако возможно применение и обычных электроламп, но в этом случае потребуется установка силовых элементов на радиаторы.

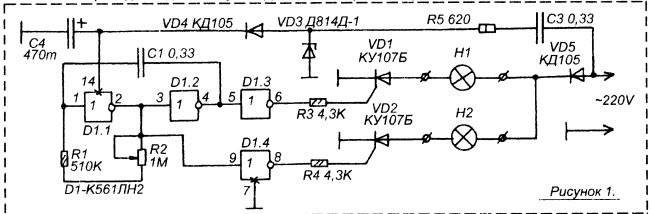

Переключатель двух гирлянд

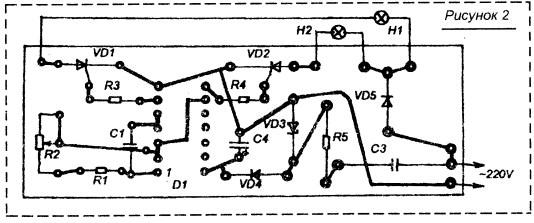

Печатная плата

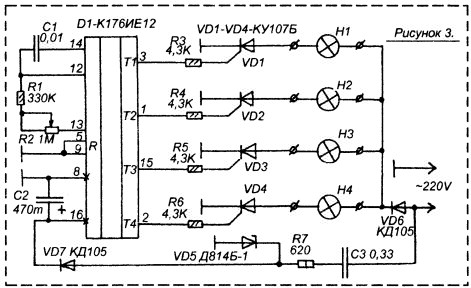

Переключатель четырех гирлянд

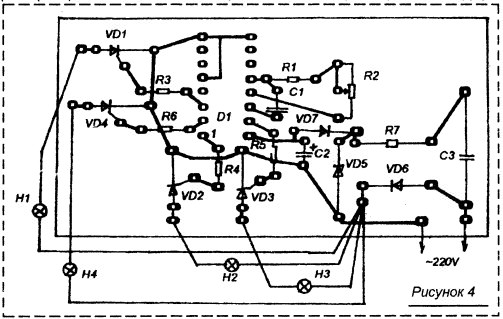

Печатная плата

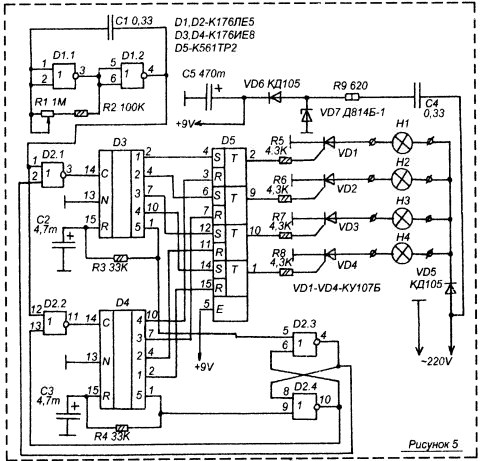

Переключатель четырех гирлянд с эффектом наката волны

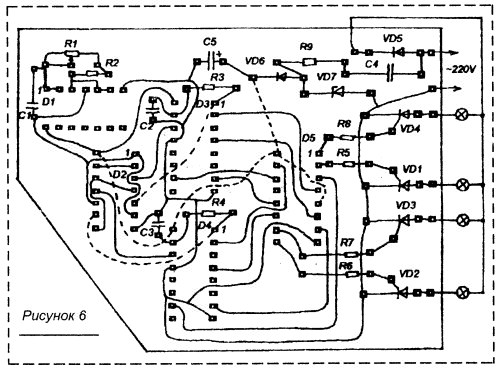

Печатная плата

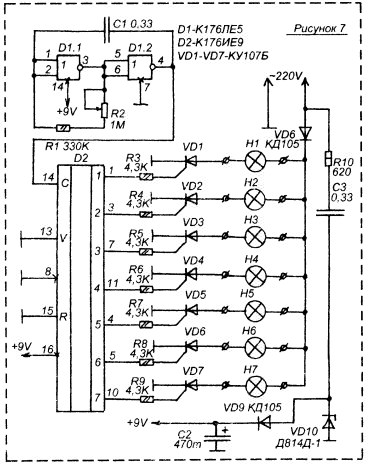

Бегущий огонь на семи гирляндах

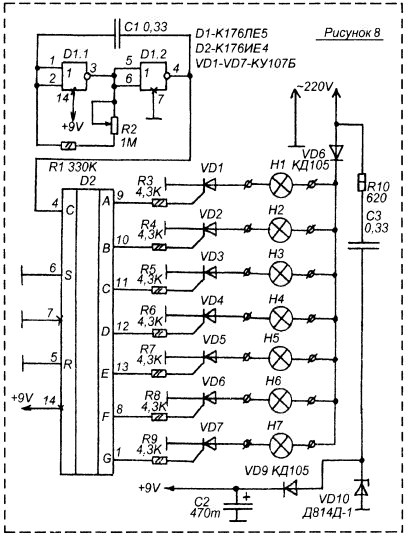

Хаотичный переключатель семи гирлянд

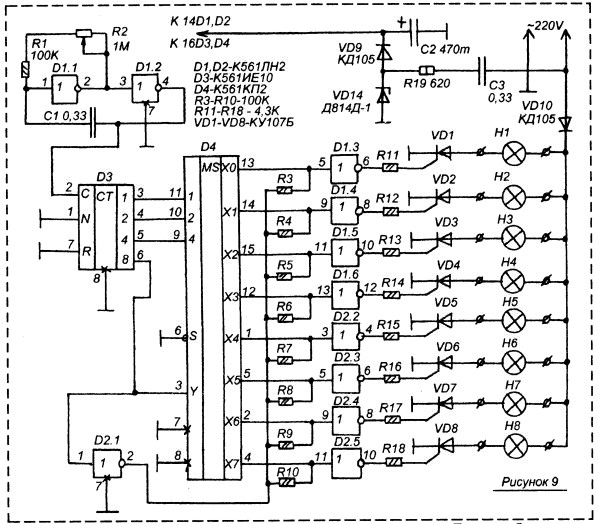

Бегущий огонь. бегущая тень на восьми гирляндах

Если нужны подробности- скачайте журнал-источник в нашей бесплатной библиотеке (ссылка указана в начале)
