Автомат световых эффектов для новогодних гирлянд
Категория
Самодельные цветомузыкальные устройства
В. Каравкин.
Радиоконструктор, 2000 год, № 11, стр 34- 36
Это устройство- автомат световых эффектов предназначен для управления работою восьми гирлянд на 220 Вольт каждая. В принципе вместо гирлянд можно использовать и просто лампочки, но тогда ключевые тиристоры бедет необходимо разместить на радиаторах.
Устройсвто работает по следующему алгоритму: оно периодически включает световые эффекты: "бегущий огонь", "бегущая тень", "хаотически скачущий огонь", "хаотически скачущая тень".
Причем включение происходит в следующей последовательности: сначала 4 раза чередуются полные циклы "бегущий огонь" и "бегущая тень", затем по одному циклу включаются эффекты "хаотически скачущий огонь" и "хаотически скачущая тень", а затем все вновь повторяется. Скорость работы автомата устанавливается вручную при помощи переменного резистора.
Схема автомата световых эффектов показана на рисунке

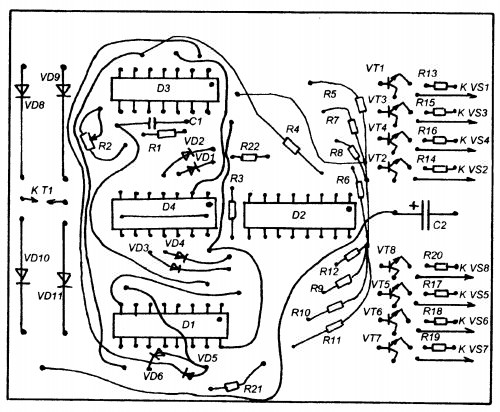

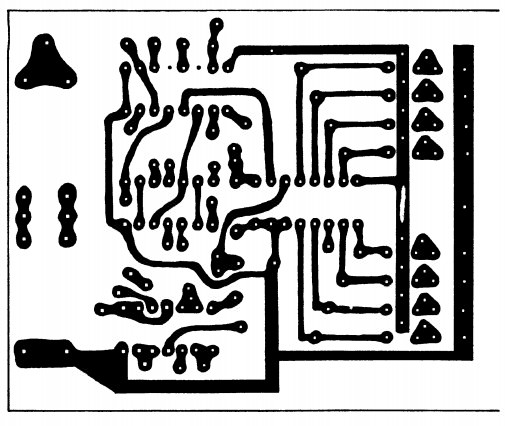

Устройство выполнено на печатной плате из одностороннего фольгированного текстолита. Эскизы платы показаны на рисунках
Если Вам интересно более подробное описание работы устройства- скачайте журнал- источник в нашей бесплатной библиотеке
