Бегущие огни на светодиодах
категория
Самодельные светомузыкальные установки
А. ЛЕВАШОВ, г. Кизляр, Республика Дагестан
Радио, 2000 год, № 11

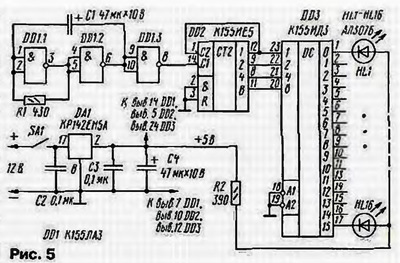

Эффект "бегущие огни" удается получить тогда, когда лампы или светодиоды поочередно загораются и гаснут и, конечно, расположены в определенной последовательности. Именно такой эффект создает переключатель, схема которого приведена на рис. 5. Он содержит счетчик, импульсов на микросхеме DD2. дешифратор DD3 и задающий генератор на элементах DD1.1—DD1.3.
Схема устройства
Поступающие на счетчик импульсы генератора вызывают изменение логических уровней на его выходах, а те, в свою очередь, "управляют" выходными сигналами дешифратора, обеспечивая заданный режим включения и выключения светодиодов Скорость перемещения света по гирлянде можно изменять подбором конденсатора С1 и резистора R1.
Питается переключатель от источника постоянного тока напряжением 12... 15 В через стабилизатор DA1.
