5Q1265RT

Описание, параметры

Категория Микросхемы серии 1-5

ШИМ-регулятор со встроенным мощным полевым транзистором.
Предназначена для импульсных источников питания.
Полное название KA5Q1265

Назначение выводов

1 — сток силового ключа DRAIN,

2 — общий SOURCE,

3 — напряжение питания VCC,

4 — вход сигнала обратной связи FEEDBACK,

5 — вход контроля переключения силового ключа SYNC

Типовая схема включения

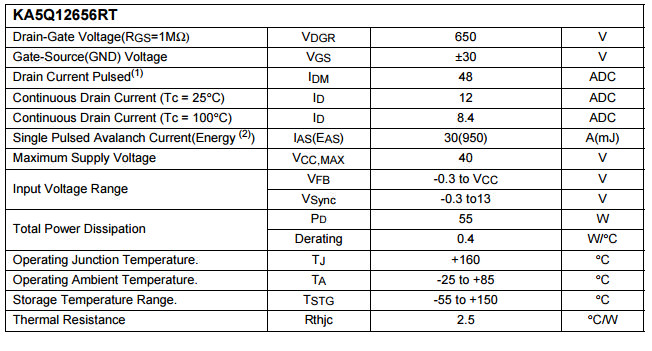

Основные параметры (данные взяты из даташита)

Близкий аналог 5Q0765RT— полностью совпадает по схеме включения, разница лишь в мощности. Но, как показала практика, полностью взаимозаменяема.
