3S0765

Назначение, параметры, схема включения

Категория Микросхемы серии 1-5

Микросхема 3S0765 (полное название ka3S0765, производитель Samsung)- является силовым преобразователем для импульсного источника питания. Микросхемы данного вида получили название SPS (SAMSUNG POWER SWITCH).

По своей структуре это ШИМ- регулятор, встроенный в тот же корпус мощный силовой ключ на полевом транзисторе и вывод датчика тока.

Внешний вид микросхемы 2S0765

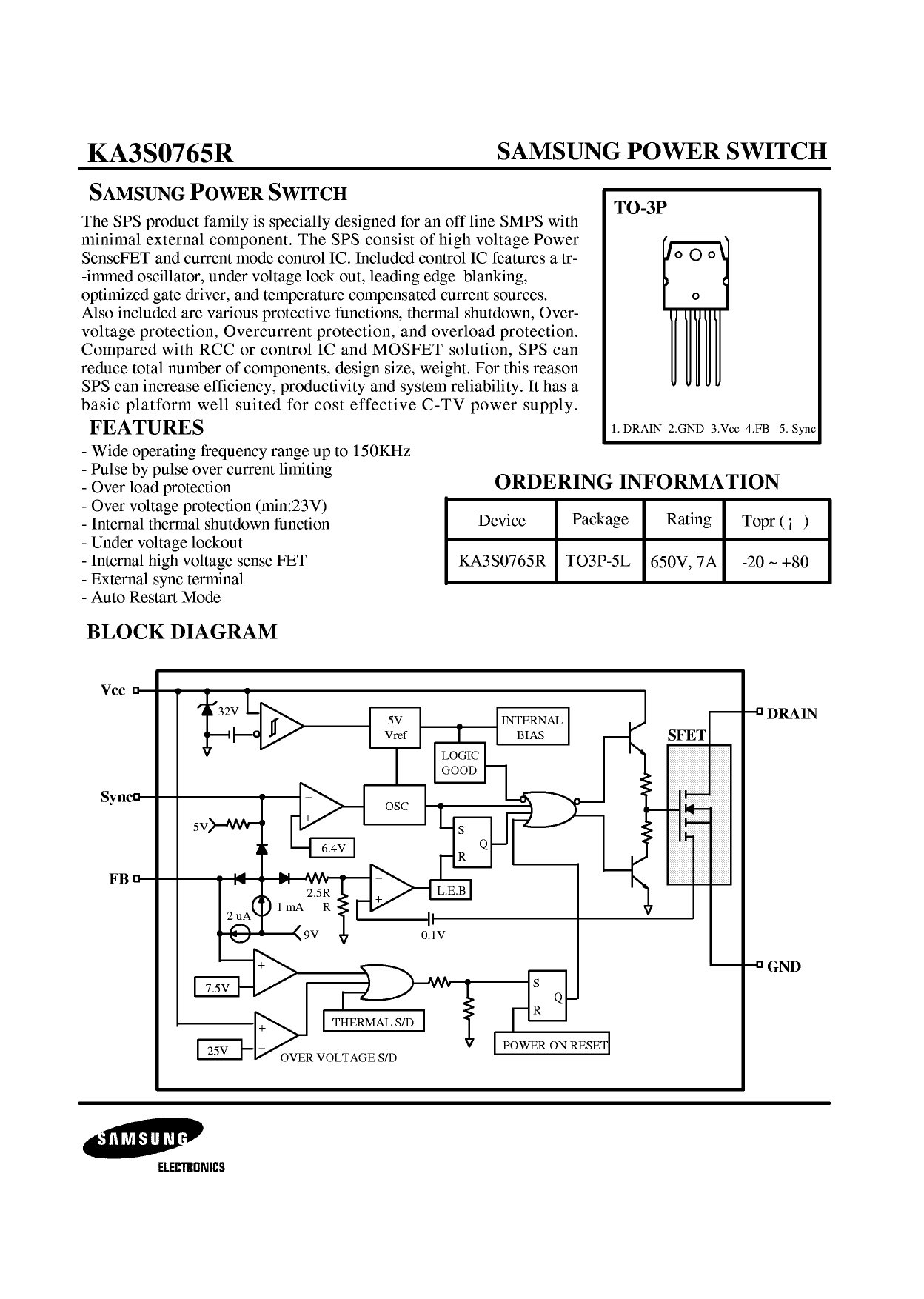

Параметры (выдержка из даташита)

Условные обозначения выводов у микросхем данного вида:
Drain: сток мощного SFETa, подключается
непосредственно к импульсному трансформатору;
GND: общий вывод микросхемы, соединен с истоком SFETa.
Vcc: вывод питания. По сути это питание самой ШИМки встроенной внутрь микросхемы. Обычно микросхемы начинают работать, когда напряжение на этом выводе превышает 15 В. Дальнейшее повышение питания до 25 В или понижение до 10 В приводит к срабатыванию защитных систем и прекращению работы микросхемы.
Vfb: вывод сигнала управления выходным напряжением. На этот вывод подается сигнал ошибки по выходному напряжению для поддержания его номинального значения. Превышение уровня 7.5 В прекращает работу микросхемы.
Vs/s: вывод управления мягким стартом и внешней синхронизации.
