2S0880

Назначение, параметры, схема включения

Категория Микросхемы серии 1-5

Микросхема 2S0880 (полное название ka2S0880, производитель Samsung)- является силовым преобразователем для импульсного источника питания. Микросхемы данного вида получили название SPS (SAMSUNG POWER SWITCH).

По сути это ШИМ- регулятор, мощный силовой ключ на полевом транзисторе с выводом датчика тока.
Условные обозначения выводов у микросхем данного вида:
1. Drain: сток мощного SFETa, подключается
непосредственно к импульсному трансформатору;
2. GND: общий вывод микросхемы, соединен с истоком SFETa.
3. Vcc: вывод питания. По сути это питание самой ШИМки встроенной внутрь микросхемы. Обычно микросхемы начинают работать, когда напряжение на этом выводе превышает 15 В. Дальнейшее повышение питания до 25 В или понижение до 10 В приводит к срабатыванию защитных систем и прекращению работы микросхемы.
4. Vfb: вывод сигнала управления выходным напряжением. На этот вывод подается сигнал ошибки по выходному напряжению для поддержания его номинального значения. Превышение уровня 7.5 В прекращает работу микросхемы.
5. Vs/s: вывод управления мягким стартом и внешней синхронизации.

Внешний вид микросхемы 2S0880

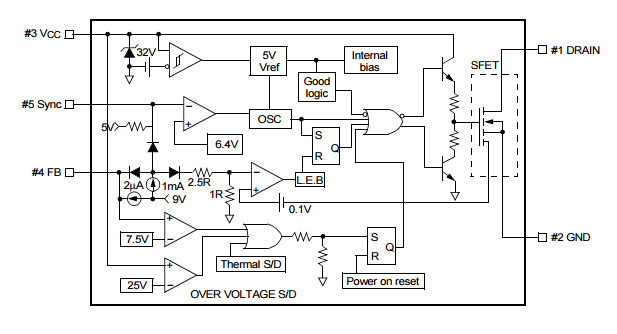

Структурная (внутренняя схема)

Схема включения (на реальном примере)

Для просмотра кликните по картинке (откроется в новом окне)
