К148УН2
Описание, параметры, схема включения
Категория Микросхемы отечественные
Микросхема представляет собой усилитель мощности низкой частоты с выходной мощностью 1 Вт при сопротивлении нагрузки 4 Ом. Корпус типа 311.10-1, масса не более 23 г.

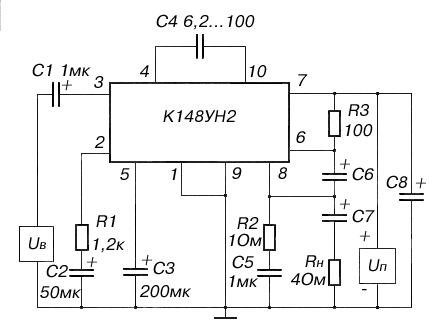

Типовая схема включения
Назначение выводов:
1,9 — корпус; 2 — обратная связь; 3 — вход; 4,10 — коррекция;
5 — фильтр; 6 — вывод; 7 — напряжение питания (+Uп); 8 — выход;
Электрические параметры
1 | Номинальное напряжение питания | 9 В 10 % |
2 | Выходное напряжение при Uп=9 В, f = 1 кГц, Rн=4 Ом | 1,8 В |
3 | Ток потребления при Uп= 9 В, Rн= 4 Ом | 10 мА |
4 | Выходная мощность при Rн= 4 Ом | 1 Вт |
5 | Коэффициент усиления напряжения при Uп=9 В, Rн= 4 Ом, f = 1 кГц, Uвх= 50 мВ |
10…30 |
6 | Коэффициент гармоник при Pвых= 0,8 Вт,Uвых= 1,8 В при Pвых= 1 Вт,Uвых= 2 В |
2 % 10 % |
7 | Входное сопротивление при Uп=9 В, Uвх= 50 мВ, f=1 кГц, Rн= 4 Ом |
10 кОм |
8 | Верхняя граничная частота | 20 кГц |
9 | Нижняя граничная частота | 100 Гц |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания в предельном режиме |
(8,1…9,9) В (6…10,5) В |
2 | Входное напряжение в предельном режиме |
40…180 мВ 1 В |
3 | Выходной ток (амплитудное значение) в предельном режиме |
700 мА 0,8 А |
4 | Сопротивление нагрузки в предельном режиме |
4 Ом 3,2 Ом |
5 | Допустимое значение статического потенциала | 200 В |
6 | Температура основания корпуса (в предельном режиме) | +125 ° C |
7 | Температура окружающей среды | -45…+70 ° C |
Рекомендации по применению
При эксплуатации ИС корпус должен быть заземлен. Микросхемы необходимо использовать с теплоотводом. При этом контактирующие поверхности рекомендуется смазывать теплоотводящей пастой (например, КПТ-8)
Микросхема крепится к плате винтами за основание корпуса. Расстояние от места пайки выводов микросхемы до корпуса 0,5…1 мм.
Конденсатор С4 подбирается в пределах 6,2…100 пФ для устранения возбуждения
Источник:
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.
