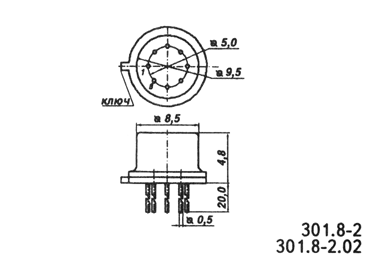

Назначение выводов

1,8 — балансировка; 2 — инвертирующий вход; 3 — неинвертирующий вход; 4 — напряжение питания (-U_п);
5 — частотная коррекция; 6 — выход; 7 — напряжение питание (+U_п)

Электрические параметры

1	Номинальное напряжение питания	15 В10 %
2	Максимальное выходное напряжение при Uп= 15 В, Uвх= 0,1 0,01 В, Rн= 2 0,04 кОм	| 10| В
3	Напряжение смещения нуля при Uп= 15 В, Rн 10 кОм	2,5 мВ
4	Средний входной ток при Uп= 15 В, Rн 10 кОм	250 нА
5	Разность входных токов при Uп= 15 В, Rн 10 кОм	30 нА
6	Ток потребления при Uп= 15 В, Rн 10 кОм	5 мА
7	Коэффициент усиления напряжения при Uп= 15 В, Rн=2 0,04 кОм,	400000
8	Коэффициент ослабления синфазных напряжений при Uп= 15 В, Rн 10 кОм	94 дБ
9	Коэффициент влияния нестабильности источников питания на напряжение смещения нуля при Uп= 15 В, Rн 10 кОм	35мкВ/В
10	Частота единичного усиления	0,1 МГц
11	Входное сопротивление	1 МОм
12	Температурный дрейф напряжения смещения нуля	7 мкВ/ ° C

Предельно допустимые режимы эксплуатации

1	Напряжение питания в предельном режиме	(13,5…16,5) В (5…16,5) В
2	Входное напряжение в предельном режиме	| 4,5| В 5 В
3	Синфазные входные напряжения	| 13,5| В
4	Сопротивление нагрузки	2 кОм
5	Рассеиваемая мощность в предельном режиме	450 мВт, 500 мВт
6	Статический потенциал	100 В
7	Температура окружающей среды	-10…+70 ° C

Общие рекомендации по применению

Максимальная температура пайки микросхем (270 10) ° C, расстояние от корпуса до места пайки не менее 1,5 мм, продолжительность пайки не более 3 с. При проведении монтажных операций допускается не более трех перепаек микросхем. Корпус ИС находится под отрицательным потенциалом.

Зарубежный аналог µ A725

Источник:

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.
