К153УД1А

Параметры, назначение, схема включения

Категория Микросхемы отечественные

Микросхемы К153УД1А, К153УД101А представляют собой операционные усилители (ОУ) средней точности, с выходным напряжением plus minus 10 В.
Предназначены в основном для работы на относительно не высоких частотах. Для обеспечения достаточно высокого входного сопротивления первый дифференциальный каскад работает в режиме малых коллекторных токов, в результате чего паразитные и корректирующие емкости ограничивают выходное напряжение на высокой частоте, неустойчивость работы устраняется введением внешних цепей коррекции.

Содержат 90 интегральных элементов. Корпус К153УД1А типа 301.8-2, К153УД101А — типа 301.8-1 , масса не более 1,5 г.

Корпуса микросхем

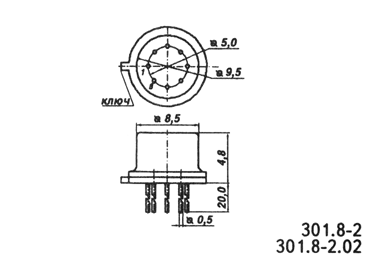

К153УД1А

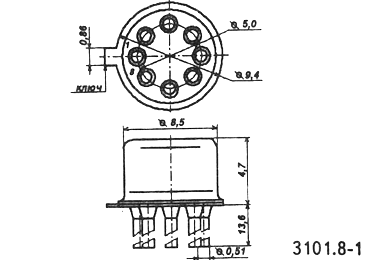

К153УД101А





Условное графическое обозначение на схеме

Назначение выводов:

1,8 — частотная коррекция I;
2 — инвертирующий вход;
3 — неинвертирующий вход;
4 — напряжение питания (-Uп);
5 — частотная коррекция II;
6 — выход;
7 — напряжение питание (+Uп)

Примеры использования:

Схема инвертирующего усилителя на К153УД1А, К153УД101А

Коэффициент усиления изменяется с помощью резисторов R1 и R3

Схема компаратора напряжения на ИМС К153УД1А, К153УД101А

Схема генератора прямоугольных импульсов на К153УД1А, К153УД101А.

Период генерации определяется элементами R1, R2, R4 и C1

Схема дифференциатора на К153УД1А, К153УД101А.

Постоянная времени определяется элементами R1 и С1

Электрические параметры

1 Номинальное напряжение питания plus minus 15 Вplus minus 10 %
2 Максимальное выходное напряжение
при Uп= plus minus 15 В, Uвх= plus minus 0,15 В, Rн=2 кОм		 more or equally |plus minus 10| В
3 Напряжение смещения нуля при Uп= plus minus 16,5 В, Rн more or equally 10 кОм less or equally 7,5 мВ
4 Входной ток при Uп= plus minus 16,5 В, Rн more or equally 10 кОм less or equally 1500 нА
5 Средний входной ток при Uп= plus minus 16,5 В, Rн mor or equally 10 кОм less or equally 2000 нА
6 Разность входных токов при Uп=16,5 В, Rн more or equally 10 кОм less or equally 500 нА
7 Ток потребления при Uп= plus minus 16,5 В, Rн more or equally 10 кОм less or equally 6 мА
8 Коэффициент усиления напряжения при Uп= plus minus 15 В, Rн=2 кОм, f=50 Гц more or equally 20000
9 Коэффициент ослабления синфазных входных напряжений при Uп= plus minus 15 В,
Rн more or equally 10 кОм, Uвх=8 В		 more or equally 65 дБ
10 Коэффициент влияния нестабильности источников питания на напряжение смещения нуля less or equally 200 мкВ/В
11 Скорость нарастания выходного напряжения 0,2 В/мкс
12 Время установления выходного напряжения 0,3 мкс
13 Частота единичного усиления 1 МГц
14 Входное сопротивление 260 кОм
15 Выходное сопротивление 150 Ом

Предельные режимы эксплуатации

1 Напряжение питания
в предельном режиме		 plus minus (13,5…16,5) В
plus minus (8,1…16,5) В
2 Входное напряжение
в предельном режиме		 less or equally plus minus 4,5 В
plus minus 5 В
3 Синфазные входные напряжения при Uп= plus minus 16,5 В less or equally plus minus 8 В
4 Сопротивление нагрузки more or equally 2 кОм
5 Рассеиваемая мощность
в предельном режиме		 less or equally 450 мВт,
less or equally 500 мВт
6 Статический потенциал 100 В
7 Температура окружающей среды -45…+85 ° C

Рекомендации к применению

Максимальная температура пайки микросхем (270 scheme 10) ° C, расстояние от корпуса до места пайки не менее 1,5 мм, продолжительность пайки не более 3 с.Допускается не более трех перепаек при проведении монтажных операций.

Зарубежный аналог

µ A709

Источник:

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.
