КР140УД18

Описание, характеристики, параметры, схемы включения

Категория Микросхемы отечественные

КР140УД18 — операционный усилитель общего применения с хорошо согласованной парой полевых транзисторов на входе. Имеет малые входные токи и низкое напряжение смещения, а также внутреннюю частотную коррекцию и небольшой ток потребления.

Внешний вид

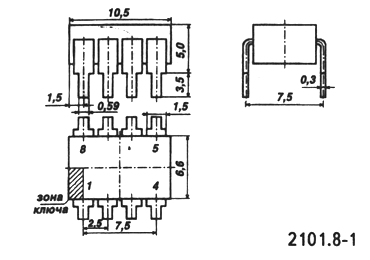

Цоколевка

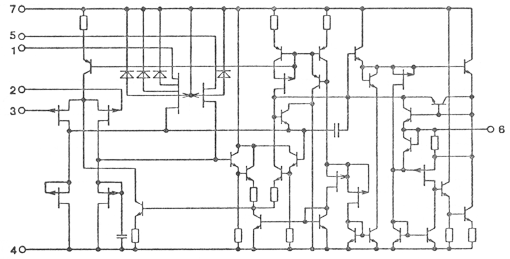

Структурная электрическая схема

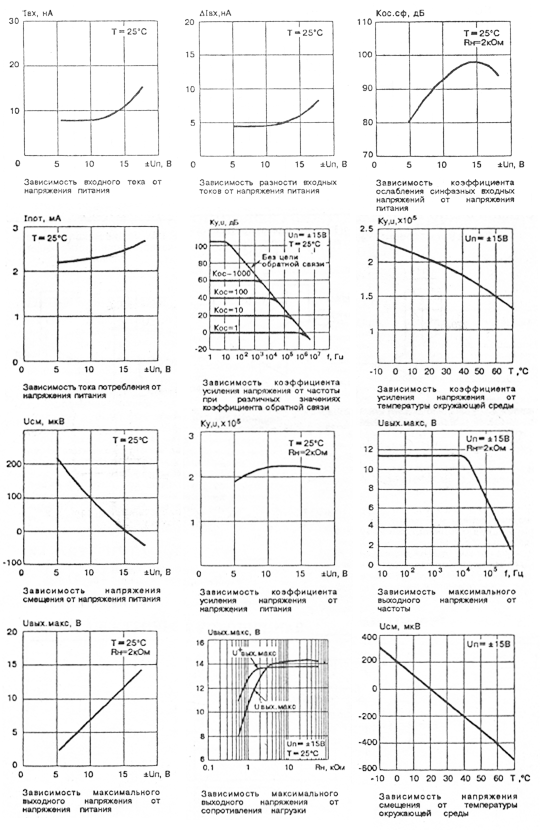

Характеристики

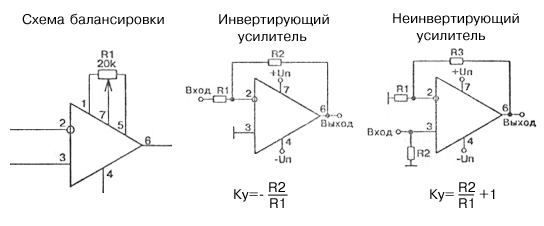

Типовые схемы включения

Основные электрические параметры

1	Напряжение питания	15 В 10%
2	Максимальное выходное напряжение	не менее 11,5 В
3	Напряжение смещения нуля при Uп= 15 В при Uп= 16,5 В	не более 10 мВ не более 10,5 мВ
4	Входной ток при Uп= 15 В при Uп= 16,5 В	не более 1 нА не более 1,2 нА
5	Ток потребления при Uп= 15 В при Uп= 16,5 В	не более 4,0 мА не более 4,2 мА
6	Разность входных токов при при Uп= 15 В при при Uп= 16,5 В	не более 0,20 нА не более 0,22 нА
7	Коэффициент усиления напряжения при Uп= 15 В при Uп= 13,5 В	не менее 50000 не менее 40000
8	Коэффициент ослабления синфазных входных напряжений	не менее 80 дБ
9	Синфазное входное напряжение не менее типовое	10,5 В 16 В
10	Коэффициент влияния нестабильности источников питания на напряжение смещения	не менее 80 дБ
11	Частота единичного усиления	2,5 МГц
12	Скорость нарастания выходного напряжения	не менее 2 В/мкс

Предельно допустимые режимы эксплуатации

1	Напряжение питания	(13,5…16,5) В
2	Входное синфазное напряжение	не более 10,5 В
3	Входное дифференциальное напряжение	не более 24 В
4	Температура окружающей среды	-10…+70 ° C

Зарубежный аналог

LF355 производимый National Semiconductor Corporation

Источники

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Операционные усилители Справочник. том 1 М.,»Физматлит», 1993 г.,240 с. — ISBN 5-02-015113-0
