К140УД17

Назначение, параметры, аналоги

Категория Микросхемы отечественные

Микросхемы К140УД17А, К140УД17Б, К140УД1701А, К140УД1701Б, КР140УД17А, КР140УД17Б  — прецензионный усилитель с малым напряжением смещения и высоким коэффициентом усиления напряжения. Имеет внутреннюю частотную коррекцию. Обладает отличным сочетанием параметров входных напряжений и тока шума. Предназначен для применения в высокоточных измерительных цепях с большим коэффициентом усиления.

Эскизы корпусов микросхем:

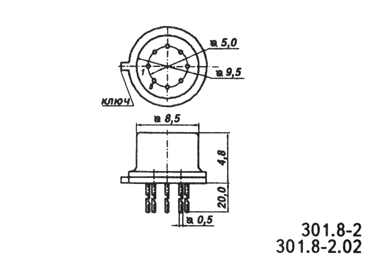

К140УД17

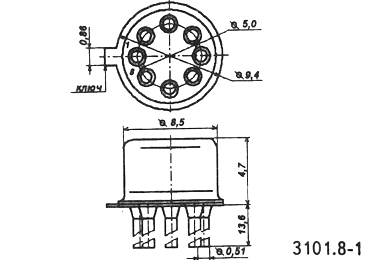

К140УД1701

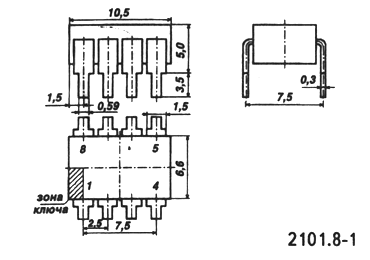

КР140УД17

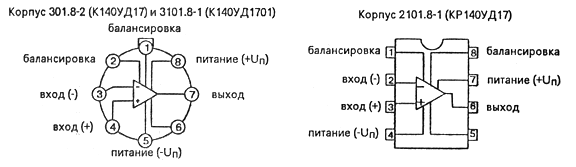

Назначение выводов

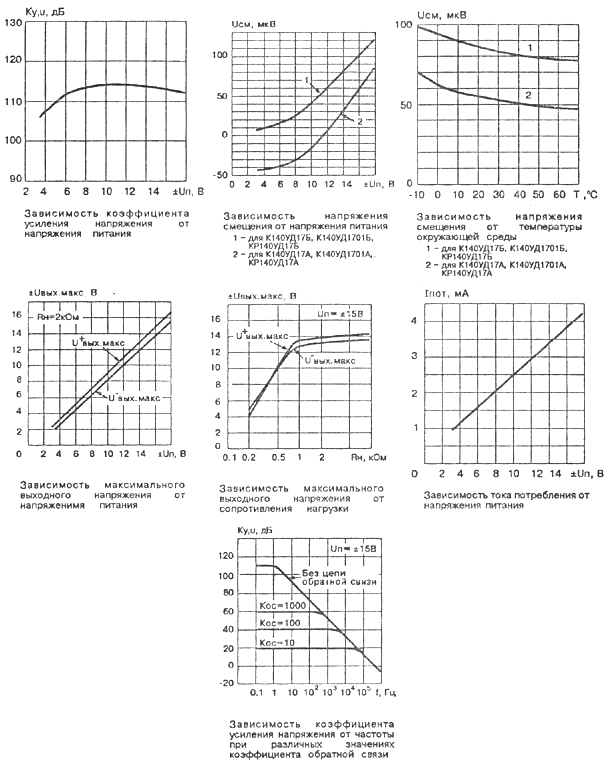

Характеристики

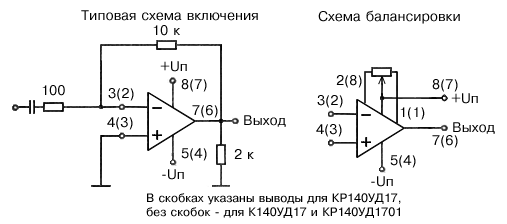

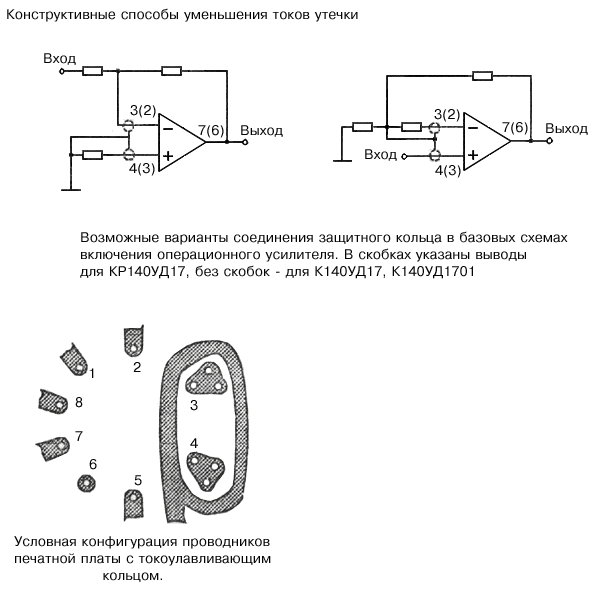

Схемы включения и балансировки

Электрические параметры

1	Напряжение питания	15 В 10%
2	Максимальное выходное напряжение К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не менее 12 В не менее 11,5 В
3	Напряжение смещения нуля при Uп= 15 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б при Uп= 16,5 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не более 75 мкВ не более 150 мкВ не более 135 мкВ не более 250 мкВ
4	Входной ток при Uп= 15 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б при Uп= 16,5 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не более 4 нА не более 12 нА не более 5 нА не более 14 нА
5	Ток потребления при Uп= 15 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б при Uп= 16,5 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не более 4 мА не более 5 мА не более 4,5 мА не более 5,5 мА
6	Разность входных токов при Uп= 15 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б при Uп= 16,5 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не менее 3,8 нА не менее 6 нА не менее 4,5 нА не менее 7 нА
7	Коэффициент усиления напряжения при Uп= 15 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б при Uп= 13,5 В К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не менее 200000 не менее 120000 не менее 200000 не менее 120000
8	Коэффициент ослабления синфазных входных напряжений К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не менее 106 дБ не менее 96 дБ
9	Синфазное входное напряжение не менее типовое	13 В 15 В
10	Коэффициент влияния нестабильности источников питания на напряжение смещения К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не менее 94 дБ не менее 90 дБ
11	Частота еденичного усиления	не менее 0,4 МГц
12	Скорость нарастания выходного напряжения	не менее 0,1 В/мкс
13	Средний температурный дрейф напряжения смещения К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не более 3 мкВ/ ° C не более 6 мкВ/ ° C
14	Средний температурный дрейф разности входных токов К140УД17А, КР140УД17А, К140УД1701А К140УД17Б, КР140УД17Б, К140УД1701Б	не более 120 пА/ ° C не более 200 пА/ ° C

Предельно допустимые режимы эксплуатации

1	Напряжение питания	(13,5…16,5) В
2	Входное синфазное напряжение	не более 10 В
3	Входное дифференциальное напряжение	не более 5 В
4	Температура окружающей среды	-10…+70 ° C

Зарубежный аналог OP-07 производимый Precision Monolithics inc.

Источники:

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

Операционные усилители Справочник. том 1 М.,»Физматлит», 1993 г.,240 с. — ISBN 5-02-015113-0
