К140УД14
Параметры, аналоги, схемы включения
Категория Микросхемы отечественные
Микросхемы КР140УД1408(А,Б), КР140УД14(А,Б), К140УД14(А,Б), КБ140УД14-4(А,Б) представляют собой прецизионные операционные усилители с малыми входными токами и малой потребляемой мощностью.
Корпус К140УД14 типа 301.8-2, КР140УД1408 типа 2101.8-1, КР140УД14 типа 201.14-1, КБ140УД14-4 — бескорпусная.
Эскизы корпусов показаны на рисунках:

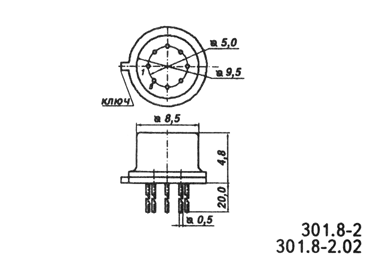

Для К140УД14

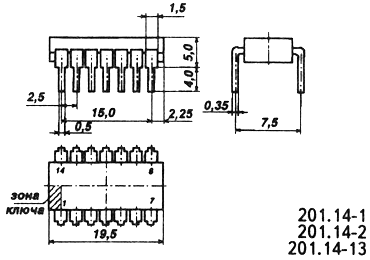

Для КР140УД14

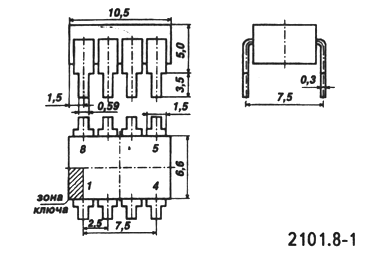

Для КР140УД1408
Схемы коррекции балансировки
Назначение выводов КР140УД14:
2,12 — коррекция;
4 — вход инвертирующий;
5 — вход неинвертирующий;
7 — напряжение питания -Uп;
10 — выход;
11 — напряжение питания +Uп
Назначение выводов К140УД14, КР140УД1408:
1,8 — балансировка;
2 — вход инвертирующий;
3 — вход неинвертирующий;
4 — напряжение питания -Uп;
6 — выход;
7 — напряжение питания +Uп
Параметры электрические
1 | Напряжение питания | (5…16,5) В |
2 | Максимальное выходное напряжение при Uп= 15 В при Uп= 5 В |
не менее 13 В не менее 3 В |
3 | Напряжение смещения нуля КР140УД1408А КР140УД1408Б |
не более 2 мВ не более 7,5 мВ |
4 | Входной ток при Uп= 15 В КР140УД1408А КР140УД1408Б |
не более 2 нА не более 7 нА |
5 | Разность входных токов при Uп= 15 В КР140УД1408А КР140УД1408Б |
не более 0,2 нА не более 1 нА |
6 | Ток потребления при Uп= 15 В КР140УД1408А КР140УД1408Б |
не более 0,6 мА не более 0,8 мА |
7 | Коэффициент усиления напряжения при Uп= 15 В КР140УД1408А КР140УД1408Б |
не менее 50000 не менее 25000 |
8 | Максимальная скорость нарастания выходного напряжения при Uп= 15 В | не менее 0,05 В/мкс |
9 | Коэффициент ослабления синфазных входных напряжений КР140УД1408А КР140УД1408Б |
не менее 85 дБ не менее 80 дБ |
10 | Средний температурный дрейф напряжения смещения при Uп= 16,5 В КР140УД1408А КР140УД1408Б |
15 мкВ/ ° C 30 мкВ/ ° C |
Предельно допустимые режимы эксплуатации
1 | Напряжение питания | (4,5…16,5) В |
2 | Входное синфазное напряжение | не более 7,5 В |
3 | Емкость нагрузки | не более 100 пФ |
4 | Температура окружающей среды | -10…+70 ° C |
Зарубежный аналог LM308J
Источники:
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
