К140УД12

Параметры, аналоги

Категория Микросхемы отечественные

Микросхемы К140УД12, КР140УД12, КР140УД1208 представляют собой микромощные многофункциональные операционные усилители (ОУ) с регулируемым потреблением тока, с внутренней частотной коррекцией и защитой выхода от короткого замыкания.

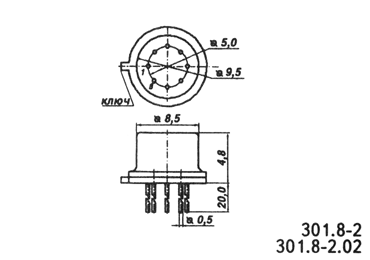

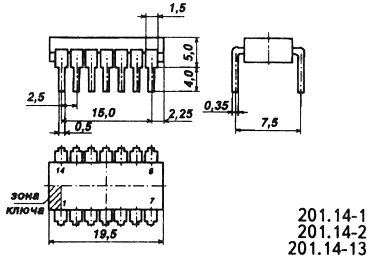

Корпус К140УД12 типа 301.8-2, КР140УД1208 типа 2101.8-1, КР140УД12 типа 201.14-1.
Эскизы корпусов показаны на рисунках:

Обозначение на схеме и цоколевка

Назначение выводов:

КР140УД12
3,9 — балансировка;
4 — вход инвертирующий;
5 — вход неинвертирующий;
6 — напряжение питания -Uп;
10 — выход;
11 — напряжение питания +Uп;
12 — задающий ток

К140УД12, КР140УД1208
1,5 — балансировка;
2 — вход инвертирующий;
3 — вход неинвертирующий;
4 — напряжение питания -Uп;
6 — выход;
7 — напряжение питания +Uп;
8 — задающий ток

Типовая схема включения

Схема внешней балансировки

Электрические параметры

1 Напряжение питания plus minus 15 В
2 Максимальное выходное напряжение
при Uп= plus minus 15 В, Rн = 75 кОм, Uвх= plus minus 0,1 В
не менее plus minus 10 В
3 Напряжение смещения нуля при Uп= plus minus 15 В, Rн= 75 кОм не более plus minus 6 мВ
4 Входной ток
при Uп= plus minus 15 В, Rн= 75 кОм, Iд= 1,5 мкА
при Uп= plus minus 15 В, Rн= 75 кОм, Iд= 15 мкА
не более 30 мкА
не более 190 мкА
5 Разность входных токов при Uп= plus minus 15 В, Rн= 75 кОм не более 6 нА
6 Ток потребления при Uп= plus minus 15 В, Rн= 75 кОм, Iд= 1,5 мкА
при Uп= plus minus 15 В, Rн= 75 кОм, Iд= 15 мкА
не более 30 мкА
не более 190 мкА
7 Коэффициент усиления напряжения
при Uп= plus minus 15 В, Rн= 75 кОм
при Uп= plus minus 3 В, Rн= 75 кОм
не менее 50000
не менее 25000
8 Максимальная скорость нарастания выходного напряжения
при Uп= plus minus 15 В, Iд= 1,5 мкА, Rн= 75 кОм
при Uп= plus minus 15 В, Iд= 15 мкА, Rн= 5 кОм
не менее 0,01 В/мкс
не менее 0,1 В/мкс
9 Коэффициент ослабления синфазных входных напряжений при Uп= plus minus 15 В, Rн= 75 кОм не менее 70 дБ
10 Средний температурный дрейф напряжения смещения
при Uп= plus minus 15 В, Iд= 1,5 мкА
при Uп= plus minus 3 В, Iд= 15 мкА
7 мкВ/ ° C
3 мкВ/ ° C

Предельно допустимые режимы эксплуатации

1 Напряжение питания plus minus (3…16,5) В
2 Входное синфазное напряжение не более plus minus 10 В
3 Входное дифференциальное напряжение plus minus 20 В
4 Сопротивление нагрузки не менее 5 кОм
5 Емкость нагрузки не более 100 пФ
6 Температура окружающей среды -60…+85 ° C

Зарубежный аналог µ A776HC, µ A776PC

Источники:

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 7./А. В. Нефедов. — М.:ИП РадиоСофт, 1999г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
