К140УД11
параметры, аналоги
Категория Микросхемы отечественные
Микросхема К140УД11 представляет собой быстродействующий операционный усилитель (ОУ), имеющий защиту от превышения напряжения по входу и схему защиты выхода от короткого замыкания, с внутренней частотной коррекцией.

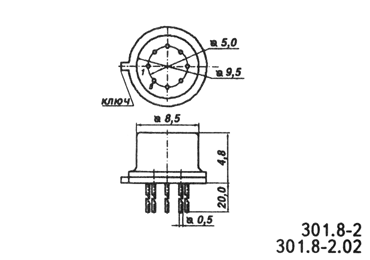

Корпус К140УД11 типа 301.8-2, масса не более 1,5 г, эскиз корпуса показан на рисунке:
Обозначение и цоколевка
Назначение выводов:
1,5,8 — коррекция;
2 — вход инвертирующий;
3 — вход неинвертирующий;
4 — напряжение питания -Uп;
6 — выход;
7 — напряжение питания +Uп.
Электрические параметры
| 1 | Напряжение питания |  (5…18) В |
| 2 | Максимальное выходное напряжение при Uп= 15 В, Rн = 2 кОм |
12 В |
| 3 | Напряжение смещения нуля при Uп= 15 В, Rн = 2 кОм |
10 мВ |
| 4 | Входной ток при Uп= 15 В, Rн = 2 кОм |
не более 500 нА |
| 5 | Разность входных токов при Uп= 15 В, Rн = 2 кОм |
не более 200 нА |
| 6 | Ток потребления при Uп= 15 В |
не более 10 мА |
| 7 | Коэффициент усиления напряжения | не менее 25000 |
| 8 | Скорость нарастания выходного напряжения при Uп= 15 В, Rн = 2 кОм |
(20…50) В/мкс |
| 9 | Коэффициент ослабления синфазных входных напряжений при Uп= 15 В |
не менее 70 дБ |
Предельные режимы эксплуатации
| 1 | Напряжение питания (с учетом пульсаций) | 20 В |
| 2 | Входное синфазное напряжение | не более 15 В |
| 3 | Температура окружающей среды | -10…+70 ° C |
Рекомендации по применению
Для обеспечения устойчивой работы ИС необходимо включить корректирующие цепи. Длина проводника от корпуса ИС до конденсаторов или резисторов, используемых для частотной коррекции и шунтирующих источник питания, не более 50 мм.
Зарубежный аналог LM318H
Литература
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7
