Назначение выводов КР140УД8:
1,5 — балансировка;
2 — вход инвертирующий;
3 — вход неинвертирующий;
4 — напряжение питания -U_п;
6 — выход;
7 — напряжение питания +U_п

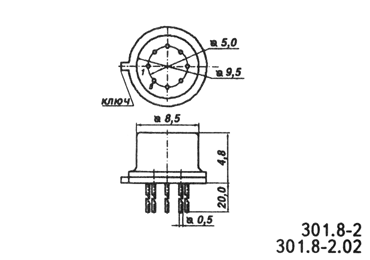

Назначение выводов К140УД8:
1 — корпус;
2,6 — балансировка;
3 — вход инвертирующий;
4 — вход неинвертирующий;
5 — напряжение питания -U_п;
7 — выход;
8 — напряжение питания +U_п

Электрические параметры

1	Напряжение питания	15 В 5%
2	Максимальное выходное напряжение при Uп= 15 В, Rн = 10 кОм	12 В
3	Напряжение смещения нуля при Uп= 15 В, Rн более 50 кОм	30 мВ
4	Входной ток при Uп= 15 В, Rн более 50 кОм	не более 2 нА
5	Разность входных токов при Uп= 15 В, Rн более 50 кОм	не более 0,15 нА
6	Ток потребления при Uп= 15 В	не более 5 мА
7	Коэффициент усиления напряжения К140УД8А, КР140УД8А К140УД8(Б,В), КР140УД8(Б,В)	не менее 50000 не менее 20000
8	Максимальная скорость нарастания выходного напряжения при Uп= 15 В, Uвх= 5 В, Rн не менее 10 кОм, Cн не более 100 пФ К140УД8(А,В), КР140УД8(А,В) К140УД8Б, КР140УД8Б	не менее 2 В/мкс не менее 5 В/мкс
9	Коэффициент ослабления синфазных входных напряжений при Uп= 15 В, Uвх= 5 В	не менее 64 дБ
10	Температурный дрейф напряжения смещения при Uп= 15 В, Rн не менее 50 кОм К140УД8А, КР140УД8А К140УД8Б, КР140УД8Б К140УД8В, КР140УД8В	не более 50 мкВ/ ° C не более 100 мкВ/ ° C не более 150 мкВ/ ° C
11	Частота единичного усиления при Uп= 15 В, Rн не менее 50 кОм	3 МГц

Предельно допустимые режимы эксплуатации

1	Напряжение питания	(13,5…16,5) В
2	Входное синфазное напряжение	не более 5 В
3	Входное напряжение	не более 10 В
4	Сопротивление нагрузки	не менее 2 кОм
5	Емкость нагрузки	не более 100 пФ
6	Температура окружающей среды	-45…+70 ° C

Рекомендации по применению

Питание КФ140УД8 можно осуществлять ассиметричными напряжениями или от одного источника напряжения при условии: 12 В |+U_п1|+|-U_п2| 36 В. При этом не допускается заземление вывода 1. Нормы на электрические параметры при этом не регламентируются.

Зарубежные аналоги µ A740HC, µ A740PC, МАА504
