К554СА1
Назначение, цоколевка, аналоги
Категория Микросхемы отечественные
Микросхема К554СА1 представляет собою сдвоенный компаратор напряжения, изготовлена по биполярной технологии.

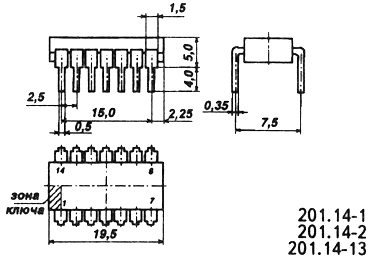

Корпус типа 201.14-1, масса не более 1 г.
Обозначение на схеме
Структурная схема
Электрические параметры
| 1 | Номинальное напряжение питания Ucc1 Ucc2 |
12 В +10% -6 В +10% |
| 2 | Напряжение смещения нуля | не более 7,5 мВ |
| 3 | Выходное напряжение низкого уровня | не более 0,3 В |
| 4 | Выходное напряжение высокого уровня | 2,5...5 В |
| 5 | Ток потребления от источника питания Ucc1 от источника питания Ucc2 |
не более 11,5 мА не более 6,5 мА |
| 6 | Средний входной ток | не более 75 мкА |
| 7 | Разность входных токов | не более 10 мкА |
| 8 | Время задержки выключения | не более 120 нс |
| 9 | Коэффициент усиления напряжения | не менее 750 |
Предельно допустимые режимы эксплуатации
| 1 | Напряжение питания Ucc1 Ucc2 |
10,8...13,5 В -5,4...-6,6 В |
| 2 | Значение статического потенциала | 200 В |
| 3 | Максимальное входное дифференциальное напряжение | 4,5 В |
| 4 | Максимальное входное напряжение стробирования | 6 В |
| 5 | Минимальное сопротивление нагрузки | 1 кОм |
| 6 | Температура окружающей среды | -45...+85 °C |
Зарубежный аналог
µ711C
Источники
Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. - М.:ИП РадиоСофт, 1999г. - 640с.:ил.
Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. "НТЦ Микротех", 1998г.,376 с. - ISBN-5-85823-006-7
Даташит на микросхему К554СА1
